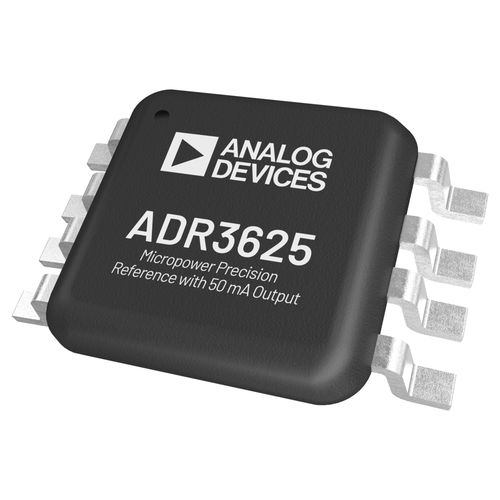

Riferimento di tensione ADR3625

Gli ADR3625\ADR3630\ADR3650 sono riferimenti di tensione a bassa potenza e alta precisione con un coefficiente di temperatura massimo di 3 ppm/°C per il grado B in un MSOP a 8 conduttori. In grado di erogare fino a 70 mA, gli ADR3625\ADR3630\ADR3650 sono un'eccezionale sostituzione dei regolatori standard a basso dropout (LDO). Per garantire un'elevata precisione, la tensione di uscita e il coefficiente di temperatura sono regolati in fase di produzione con la tecnologia proprietaria DigiTrim® di Analog Devices, Inc. La bassa isteresi termica (7 ppm) e la bassa deriva a lungo termine (160 ppm a 3500 ore) migliorano l'accuratezza della durata del sistema. Per il funzionamento è richiesta una capacità di carico minima di 0,1 μF. L'ADR3625\ADR3630\ADR3650 è specificato per l'intervallo di temperatura operativa compreso tra -‍40°C e +125°C. APPLICAZIONI Alimentatori di precisione Strumentazione portatile Trasmettitori di processo Sensori remoti Strumentazione medica Monitoraggio delle batterie automatiche Coefficiente di temperatura massimo 3 ppm/°C (grado B) 6 ppm/°C (grado A) Capacità di corrente di uscita (tipica): 70 mA in sourcing/20 mA in sinking Bassa corrente di riposo: 65 μA Bassa corrente di spegnimento: 1,5 μA Rumore della tensione di uscita (da 0,1 Hz a 10 Hz): 3 ppm p-p Errore massimo della tensione di uscita iniziale ±0,04% (grado B) ±0,08% (grado A) Intervallo di temperatura operativa: da -40°C a +125°C Tensione di ingresso massima: 16 V Bassa tensione di dropout: 0,25 V 1.compatibile con la logica a 8 V pacchetto MSOP a 8 conduttori
