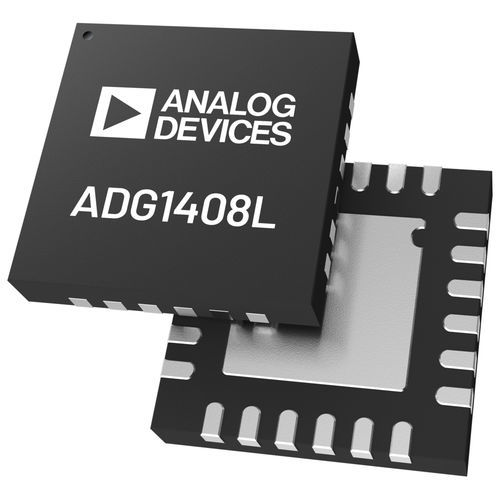

Multiplexer analogico ADG1408L

per applicazioni telecommulticanale

L'ADG1408L è un multiplexer analogico monolitico iCMOS® a otto canali. L'ADG1408L commuta uno degli otto ingressi a un'uscita comune, determinata dalle linee di indirizzo binarie a 3 bit A0, A1 e A2. Un ingresso EN viene utilizzato per abilitare o disabilitare il dispositivo. Quando è disabilitato, tutti i canali sono spenti. Quando è attivo, ogni canale conduce ugualmente bene in entrambe le direzioni e dispone di un intervallo di segnali di ingresso che si estende fino alle alimentazioni. Un'alimentazione esterna a bassa tensione VL offre flessibilità per un controllo logico inferiore. Il dispositivo ADG1408L è conforme agli standard JEDEC da 1,2 V e 1,8 V. CARATTERISTICHE DEL PRODOTTO 4 Ω di resistenza tipica a 25°C e con doppia alimentazione a ±15 V. 0.5 Ω di flatness tipica della resistenza di accensione a 25°C e con doppia alimentazione a ±15 V. Alimentazione VL per la compatibilità con i bassi livelli logici. Conforme allo standard JEDEC per livelli logici di 1,2 V e 1,8 V. Spegnimento garantito quando gli ingressi digitali sono flottanti. 24 conduttori, 4 mm × 4 mm LFCSP. APPLICAZIONI Sistemi FPGA e microcontrollori Sostituzione di relè Routing audio e video Apparecchiature di test automatiche Sistemi di acquisizione dati Sistemi di comunicazione Caratteristiche 4.7 Ω di resistenza di accensione massima a 25°C con alimentazione doppia a ±15 V 0.5 Ω piattezza tipica della resistenza di accensione a 25°C con doppia alimentazione a ±15 V Completamente specificato a ±15 V, +12 V e ±5 V Alimentazione VL per la compatibilità con i livelli logici bassi 1.8 V conforme allo standard JEDEC (JESD8-7A) 1.2 V conforme allo standard JEDEC (JESD8-12A.01) Funzionamento rail-to-rail Azione di commutazione break-before-make lFCSP a 24 conduttori, 4 mm × 4 mm
