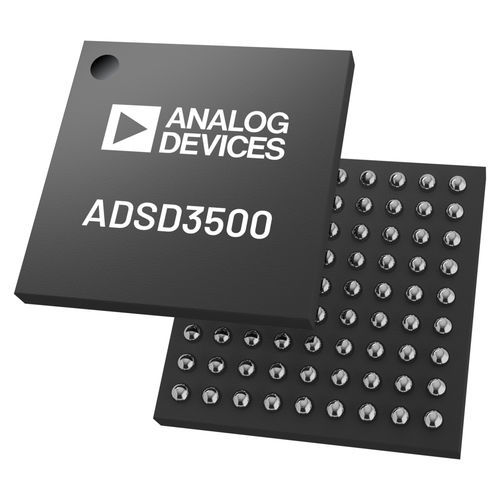

Processore ARM ADSD3500

di segnale

L'ADSD3500 è un processore del segnale dell'immagine di profondità a tempo di volo (ToF) per i prodotti ToF di Analog Devices come l'ADTF3175 e l'ADSD3030. L'ISP di profondità elabora i fotogrammi di fase grezzi dell'imager ToF, generando i fotogrammi finali di profondità radiale, luminosità attiva (AB) e confidenza. L'ADSD3500 supporta il calcolo completo della profondità, della luminosità attiva e dei dati di confidenza per la risoluzione 640x480 e il calcolo parziale della profondità (pre-phase unwrap) per la risoluzione 1024x1024. Il flusso di dati e di elaborazione è controllato dall'ARM® Cortex®-M33 integrato. Il calcolo viene eseguito con hardware e memoria dedicati, consentendo una soluzione ISP di profondità ToF a basso consumo. L'ADSD3500 controlla anche l'avvio del modulo del sensore di immagine, il caricamento dei dati di calibrazione e l'attivazione dei fotogrammi. Le porte di ricezione (Rx) e trasmissione (Tx) dei dati di immagine utilizzano le interfacce standard MIPI (Mobile Industry Processor Interface) Camera Serial Link 2 (CSI-2). La programmazione e il funzionamento del processore sono controllati tramite interfacce seriali QSPI, I2C e I3C a 4 fili. L'ADSD3500 è disponibile in un WLCSP da 3,47 mm x 3,47 mm ed è specificato per un intervallo di temperatura operativa compreso tra -25°C e +85°C. APPLICAZIONI Sistemi di realtà aumentata (AR) Robotica Automazione degli edifici Sistemi di visione artificiale Caratteristiche Processore di profondità per imager Time-of-Flight di Analog Devices Elaborazione completa della profondità a risoluzione 640x480, fino a 90 FPS Elaborazione parziale della profondità a risoluzione 1024x1024, fino a 30 FPS SRAM on-chip per il buffering e la manipolazione dei fotogrammi Processore Arm Cortex-M33 per il controllo del flusso di dati interfaccia di ricezione MIPI CSI-2 a 4 corsie, 2,5 Gbps per corsia interfaccia trasmettitore MIPI CSI-2 a 2 corsie, 2,5 Gbps per corsia
