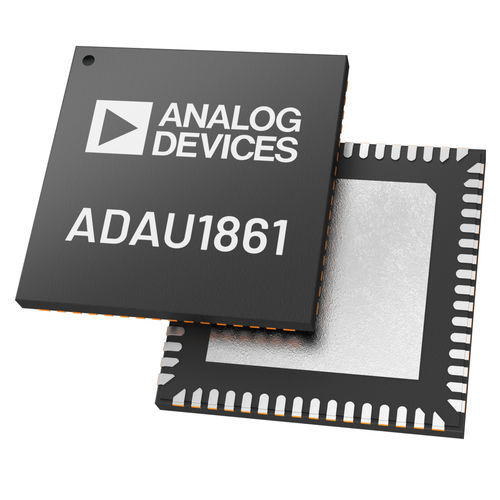

Codec audio ADAU1861

L'ADAU1861 è un codec con tre ingressi e un'uscita che incorpora due processori di segnale digitale (DSP). Il percorso dall'ingresso analogico al core DSP fino all'uscita analogica è ottimizzato per garantire una bassa latenza. APPLICAZIONI Sistemi audio per autoveicoli Processori di effetti audio digitali Motore di elaborazione audio FastDSP programmabile Frequenza di campionamento fino a 768 kHz Filtri Biquad, limitatori, controlli di volume, mixaggio Core DSP Tensilica HiFi 3z Quad MAC per ciclo: moltiplicatore a 24 × 24 bit e accumulatore a 64 bit Modalità di funzionamento a potenza flessibile: 24,576 MHz, 49,152 MHz, 73,728 MHz e 98,304 MHz 336 kB di memoria totale Debug e tracciamento JTAG Bassa latenza, ADC e DAC a 24 bit 106 dB SNR (segnale attraverso l'ADC con filtro ponderato A) 110 dB SNR combinato (segnale attraverso DAC e cuffie con filtro ponderato A) Motore MAC programmabile a doppia precisione per un massimo di 24 stadi di equalizzazione Frequenze di campionamento della porta seriale da 8 kHz a 768 kHz ritardo di gruppo di 5 μs (fS = 768 kHz) da ingresso ad uscita analogica con bypass FastDSP (zero istruzioni) 3 ingressi analogici differenziali o single-ended, configurabili come ingressi microfonici o di linea 8 ingressi microfonici digitali Uscita audio analogica differenziale, configurabile come uscita di linea o driver per cuffie 2 canali di uscita PDM PLL che supporta qualsiasi frequenza di clock in ingresso da 30 kHz a 36 MHz 4 canali di convertitori asincroni di frequenza di campionamento (ASRC) 2 porte audio seriali a 16 canali che supportano I2S, left-justified, right-justified o fino a TDM16 (TDM12 in modalità turbo) 8 interpolatori e 8 decimatori con instradamento flessibile Alimentazione AVDD analogico a 1,8 V tipico I/O digitale IOVDD a 1,1 V - 1,98 V DVDD digitale a 0,85 V - 1,21 V Cuffie HPVDD_L a 1,2 V su AVDD Interfacce di controllo/comunicazione
