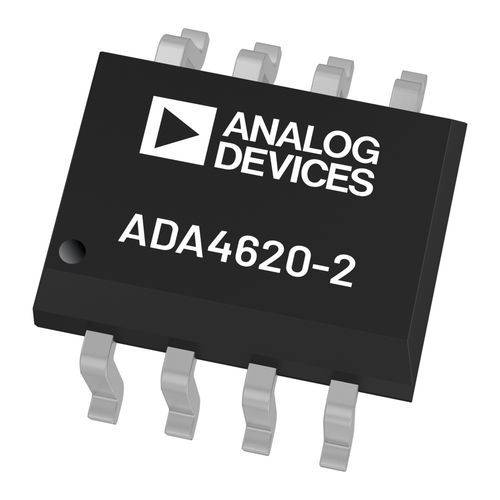

Amplificatore di transimpedenza ADA4620-2

a 2 canalidi precisionea basso rumore

I modelli ADA4620-1 e ADA4620-2 sono amplificatori operazionali JFET a 36 V, di precisione, a basso rumore e bassa deriva di offset. Questi componenti offrono una combinazione di parametri di massima precisione e velocità, nonché un intervallo operativo e una temperatura estesi. L'ADA4620 è ideale per prestazioni di alta precisione in corrente continua e in corrente alternata. Le specifiche rendono l'ADA4620 ottimale come amplificatore front-end in un sistema di acquisizione dati (DAQ) o per un circuito TIA con alta impedenza di ingresso. Con soli 1,3 mA di corrente di alimentazione per amplificatore, l'ADA4620 ha un prodotto di larghezza di banda di guadagno di 16,5 MHz, una velocità di rotazione di 32 V/μs, 5,1 nV/√Hz di rumore a banda larga e 225 nV p-p di rumore da 0,1 Hz a 10 Hz. L'intervallo di tensione di ingresso include l'alimentazione negativa e l'uscita oscilla rail-to-rail. L'ADA4620 è specificato per funzionare in un intervallo di temperatura compreso tra -40°C e +125°C, con alimentazione doppia da ±2,25 V a ±18 V o con alimentazione singola da +4,5 V a +36 V. L'ADA4620- 1 e l'ADA4620-2 sono disponibili in un contenitore SOIC_N a 8 conduttori. APPLICAZIONI Amplificatori a transimpedenza Test e misure elettroniche Strumenti scientifici e da campo Test dei semiconduttori Sistemi di acquisizione dati Sensori ad alta impedenza Caratteristiche Bassa tensione di offset: ±30 μV tip Bassa deriva della tensione di offset: ±0,32 μV/°C tip Bassa corrente di polarizzazione in ingresso: ±0,8 pA tip, ±5 pA max Densità di rumore di tensione: 5,1 nV/√Hz a 1 kHz tip Prodotto di larghezza di banda del guadagno: 16 MHz tip Alta velocità di rotazione: 32V/μs tip Basso THD + N: -148 dB a 1 kHz tipico Ampio intervallo di alimentazione Doppia alimentazione: da ±2,25 V a ±18 V Nessuna inversione di fase Stabile a guadagno unitario Gamma estesa di modo comune di ingresso elevato (V+) - 4,4 V < VCM ≤ (V+)
