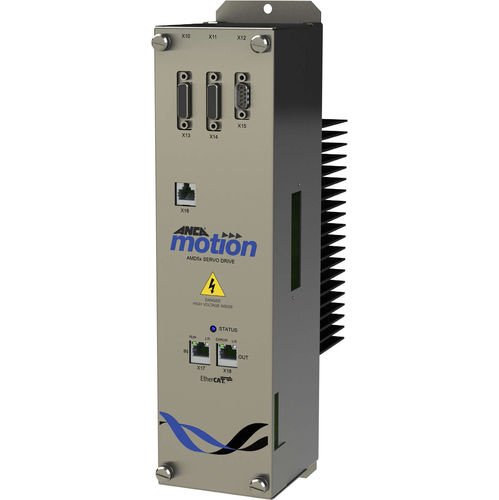

Servo-variatore AC AMD5x series

trifasemultiasseEtherCAT

La serie AMD5x basata su EtherCAT® è un servosistema multiasse che offre un controllo del movimento ad alta efficienza e prestazioni per motori rotativi e lineari. L'architettura di sistema bussed riduce significativamente la complessità dell'implementazione del controllo multiasse per semplificare il processo di installazione. Il sistema collega semplicemente il numero necessario di azionamenti a diverse correnti di uscita all'unità centrale di alimentazione passiva (PIU). La robusta unità di alimentazione passiva AMD5x genera un collegamento CC condiviso che alimenta più servoazionamenti e comunica attraverso un bus di campo EtherCAT® . La configurazione dettagliata dell'azionamento e i parametri di tornitura possono essere facilmente personalizzati per applicazioni uniche progettate per ottimizzare le prestazioni del sistema. La serie AMD5x è composta da modelli di azionamento con corrente continua nominale di 12A, 20A o 35A, e un PIU centrale da 15KW con connessione diretta all'ingresso trifase 380-480VAC. L'ampia larghezza di banda dell'encoder e il rumore di rilevamento della corrente ultrabassa migliorano le eccellenti caratteristiche operative dell'unità. Gli ingressi sonda ad alta velocità integrati, l'ingresso sensore di temperatura motore isolato galvanicamente e il controllo del freno semplificano l'integrazione del sistema. L'unità PIU fornisce alimentazione a tutti gli azionamenti bus convertendo la rete trifase in un'alimentazione CC filtrata e ha anche la capacità di diagnosticare vari guasti del sistema.
