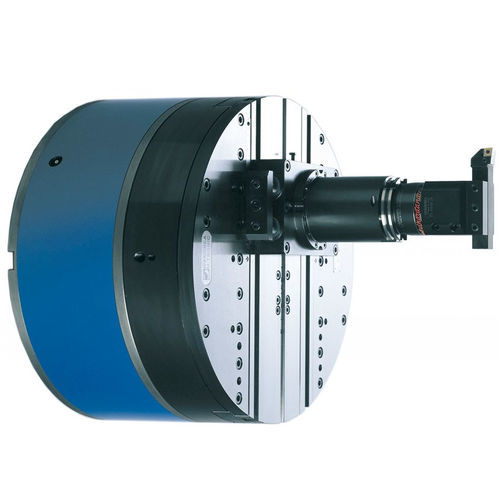

Controllo numerico per macchine utensili UT series

portatile

Teste a Controllo Numerico di medie e grandi dimensioni per alesare e sfacciare, applicabili su alesatrici, centri di lavoro e macchine speciali. Caratteristiche generali Le U-TRONIC sono teste a CN di medie e grandi dimensioni che si collegano all’asse U del CNC della macchina utensile per lavorazioni di sfacciature esterne, interne e sottosquadra, alesature e filettature cilindriche e coniche, raggiature concave e convesse, mediante l’interpolazione con gli altri assi della macchina utensile. Si applicano manualmente, automaticamente e con sistemi pallettizzati su alesatrici, centri di lavoro e macchine speciali. Sono costruite in 6 modelli da ø 360 a ø 1000 mm tutte con passaggio interno del liquido refrigerante. Oltre alla gamma standard, versioni speciali possono essere richieste: di grandi dimensioni fino a 1.600mm di diametro, con riduttore integrato e a richiesta, con foro, a doppia slitta e con contrappesi per l’auto-bilanciamento. Sulla slitta si possono applicare portautensili a cambio manuale o a cambio automatico dell’utensile. COMANDO Il collegamento diretto all’asse “U” del controllo numerico della macchina utensile permette di eseguire ogni tipo di operazione di tornitura, alesature, sfacciature interne ed esterne, filettature, raggiature e operazioni sferiche. PREDISPOSIZIONI Pressurizzazione interna Per evitare che liquido e polvere entrino nella zona del motore, trasduttore e finecorsa, è previsto un foro Ø 8,5 per pressurizzare l'interno del corpo fisso con l'ingresso dell'aria a 0,5-1 BAR. Ingrassatore automatico Sulla testa è previsto un foro Ø 8,5 per permettere l’inserimento automatico del grasso all’interno della U-TRONIC.
