Dispositivi di serraggio meccanico 7630

per pezzi da lavorarein acciaioregolabile

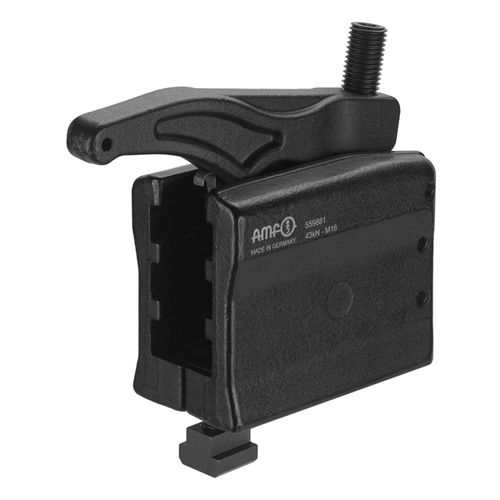

Morsetto di potenza a 3 fasi Realizzato in acciaio legato temperato, forgiato e zincato nero. Completo di elemento di supporto a 3 fasi, unità di bloccaggio e kit di montaggio 7630BFS. Pezzo di spinta nella variante liscia e nervata, disponibile come optional. Applicazione: 1. Posizionare l'elemento portante sulla tavola portautensili e fissarlo con la coppia di serraggio specificata Md. 2. Spostare il braccio della pinza nella posizione desiderata. 3. Muovendo la vite di regolazione si blocca il pezzo da lavorare. Nota: - Il carico massimo può variare a seconda del modo di serraggio e dello stato delle filettature (lubrificazione). - Per ridurre l'usura della vite di regolazione, si consiglia l'uso della mescola per viti AMF n. 6339. Possiede una combinazione sinergica di lubrificanti solidi altamente efficaci, è resistente al calore e non si lava via. - Utilizzare solo il corrispondente kit di montaggio AMF n. 7630BFS - Non adatto per l'utilizzo su presse e presse per stampaggio ad iniezione e pressofusione. Vantaggio: - Caratteristica prigioniera tramite perno filettato a tutti i livelli - Campo di regolazione regolabile in continuo di 3 volte - Elevate forze di serraggio di 22 kN - 49 kN - Altezza e lunghezza regolabili in continuo - Il design molto robusto consente un serraggio facile e veloce - Elementi facili da installare - Per l'impiego nelle scanalature a T da 14 a 28 mm o nelle piastre a griglia M12, M16, M20 - 2 varianti di spinta del pezzo
