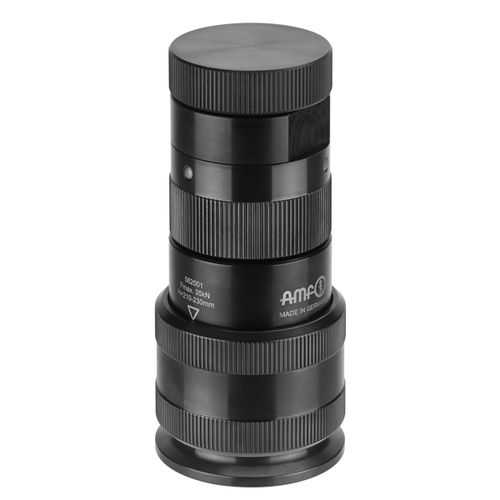

Elemento di supporto con filettatura fine ed elemento di base 6425FB
Corpo ed elemento di base, acciaio temperato, brunito.
Mandrino e cuscinetto lisci, acciaio temperato, nitrurato al plasma e brunito.
Può essere utilizzato su scanalature a T e piastre a griglia per mezzo di adattatori avvitati nell'elemento di base. L'elemento di supporto può essere regolato in modo sensibile fino a un'altezza massima di 330 mm sotto carico. I cuscinetti possono essere regolati con un angolo di + / - 3°.
Nota:
- altezza massima 330 mm
- 3 diversi cuscinetti sono tenuti in posizione da magneti
- i cuscinetti (lisci, sferici, a punta) sono intercambiabili
Vantaggi:
- Utilizzato come punto di appoggio supplementare per evitare cedimenti e vibrazioni del pezzo.
- Montato direttamente sotto un punto di serraggio, impedisce la distorsione del pezzo.
- Compensazione di ampie tolleranze del pezzo (fusioni e fucinati).
- Utilizzabile per il bloccaggio orizzontale e verticale.
---
