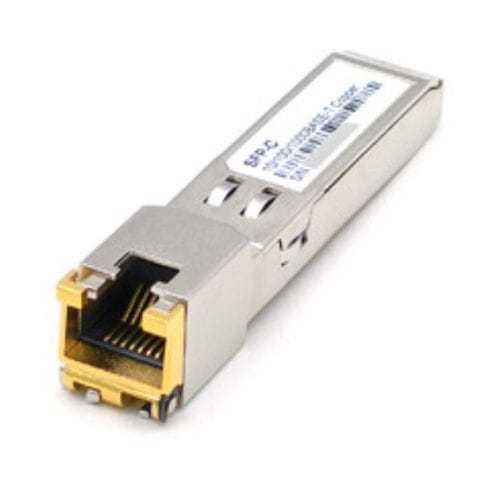

Ricetrasmettitore Ethernet gigabit SFP-C

SFPdi daticircuito integrato

I ricetrasmettitori SFP-C Copper Small Form Pluggable (SFP) sono moduli ad alte prestazioni ed economici conformi agli standard Gigabit Ethernet e 1000BASE-T specificati in IEEE 802.3-2002 e IEEE 802.3ab, che supportano una velocità di trasmissione dei dati di 1000 Mbps fino a 100 metri su cavo di categoria 5 a doppino intrecciato non schermato. Il modulo supporta collegamenti dati full duplex a 1000 Mbps con segnali PAM (Pulse Amplitude Modulation) a 5 livelli. Vengono utilizzate tutte e quattro le coppie del cavo con una velocità di segnale di 250 Mbps su ciascuna coppia. Il modulo fornisce informazioni ID seriali standard conformi a SFP MSA, a cui si può accedere con l'indirizzo A0h tramite il protocollo CMOS EEPROM seriale a 2 fili. È inoltre possibile accedere al circuito integrato fisico tramite un bus seriale a 2 fili all'indirizzo A0h. Caratteristiche Impronta SFP collegabile a caldo Intervallo di temperatura esteso (da 0°C a +70°C) Involucro metallico per ridurre le EMI Bassa dissipazione di potenza (1,05 W tipico) Gruppo connettore RJ-45 compatto Accesso al livello fisico IC tramite bus seriale a 2 fili compatibile con 10/100/1000Mbps nei sistemi host con interfaccia SGMII
