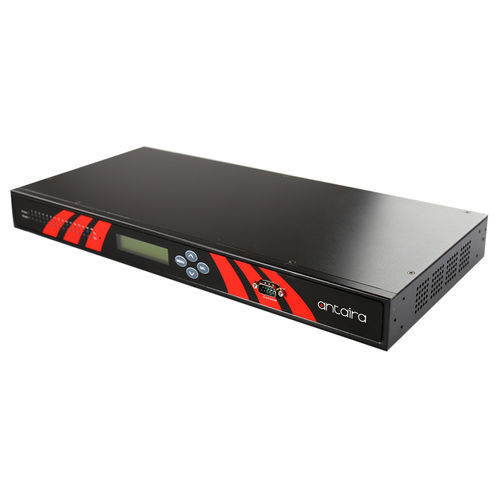

Device server serie STE-716Bi

RS-485RJ45Ethernet

Panoramica del prodotto La serie STE-716 è un rack industriale 1U 19” a 16 porte progettato come server di dispositivi seriali RS232 o RS422/485. Ogni unità è dotata di porte LAN doppie che consentono agli utenti di configurare una rete a topologia ad anello per applicazioni di ridondanza dati doppia. Supporta anche un'elevata protezione EMC e un isolamento ottico di 2,5KV per i modelli RS422/485. È progettato per supportare un ampio intervallo di temperature operative (-20° a 70°C) per soddisfare qualsiasi applicazione ambientale industriale. Molte applicazioni industriali richiedono ancora apparecchiature seriali legacy come PLC, scanner di codici a barre, cartelli di visualizzazione, controller di accesso di sicurezza, controller CNC e molti altri che non sono ancora pronti per Ethernet in una rete TCP/IP. La serie STE-716 di Antaira è progettata per trasmettere dati bidirezionali tra uno o più dispositivi seriali e una rete TCP/IP. Inoltre, le avanzate funzionalità di rete e ridondanza dei dati consentono agli utenti di eseguire eccellenti applicazioni di gestione remota. Caratteristiche - Design del telaio in metallo montato su rack 1U 19” - Alta protezione EMC industriale - 16 porte seriali RS422/485 - Ethernet integrato doppio 10/100Mbps per applicazioni: Ethernet a catena / Ridondanza di rete / Rete di ridondanza dati - Protezione di isolamento 2,5KV - Velocità di trasferimento dati seriali: 50~921,6Kbps - Supporta modalità COM virtuale, server/cliente TCP/UDP e modalità tunnel - Configurazione tramite console Web integrata e utilità Windows - Ingresso di alimentazione: 100~240VAC - Supporto di un ampio intervallo di temperature operative: -20° a 70° C (-4°F ~ 158°F) - Garanzia di 5 anni Contenuto della confezione - 1 × STE-716Bi - 1 × Cavo di alimentazione AC - Spina AC - 1 × Cavo seriale RJ45 a DB9 maschio - 4 × Gommini per il fondo del dispositivo - 1 × Kit di montaggio su rack 19" - 1 × Guida all'installazione hardware - 1 × CD del prodotto Accessori opzionali - CB-RJ45-DB9F-90: Cavo seriale RJ45 a DB9 femmina - 90cm - CB-RJ45-DB9M-90: Cavo seriale RJ45 a DB9 maschio - 90cm Specifiche tecniche - Standard IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet veloce 100Base-TX - Tipo di elaborazione: Memorizza e inoltra - Protocollo: IPv4, ICMP, TCP, UDP, Client DHCP, SNMP, HTTP, Telnet, RFC2217, NTP, DNS, SMTP, Syslog - Velocità di trasmissione: 50~921,600 bps - Configurazione: Console Web, Gestore seriale, Console seriale, Telnet - Ridondanza Ethernet: Sì - Supporto OS: Windows & Linux - Software di utilità: Sì - Modalità COM virtuale: Sì - Velocità di trasferimento: 50~921,600 bps - Numero di porte Ethernet: 2 porte - 10/100 BASE-T(X): 2 × 10/100 BASE-T(X) - Numero di porte seriali: 16 porte - Interfaccia seriale: RS-422/485 - Indicatore LED: Alimentazione, Pronto, COM & LAN - Telaio: Metallo, protezione IP30 - Montaggio: Montaggio su rack 1U 19” - Dimensioni (L × A × P): 436 × 43,5 × 200 mm - Peso: 7,05 lbs (3,2 kg) - Connessione di alimentazione: Ingresso AC o DC TB3 - Tensione di ingresso: 100V–240V AC (modelli AC), 24–48V DC (modelli DC) - Uscita relè: 24V DC, 1A resistivo - Consumo energetico del sistema: 21W (modelli AC), 13W (modelli DC) - Protezione contro l'inversione di polarità: Presente - Protezione di isolamento: 2,5KV - ESD: 15KV - Temperatura di funzionamento: -20° a 70° C (-4° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa - Certificazioni: FCC, CE - EMI: EN 55022: 2010, EN 55024: 2010, FCC Parte 15B, Classe A - EMS: IEC-610004-2 (ESD) Livello 4, IEC-610004-3 (RS) Livello 3, IEC-610004-4 (EFT) fino al Livello 4, IEC-610004-5 (Surge) fino al Livello 4, IEC-610004-6 (CS) Livello 3, IEC-610004-8 (PFMF) Livello 3, IEC-610004-11 - Test di stabilità: Urto: IEC60068-2-27, Caduta libera: IEC60068-2-32, Vibrazione: IEC60068-2-6 - Verde: Conforme RoHS - Garanzia: 5 anni
