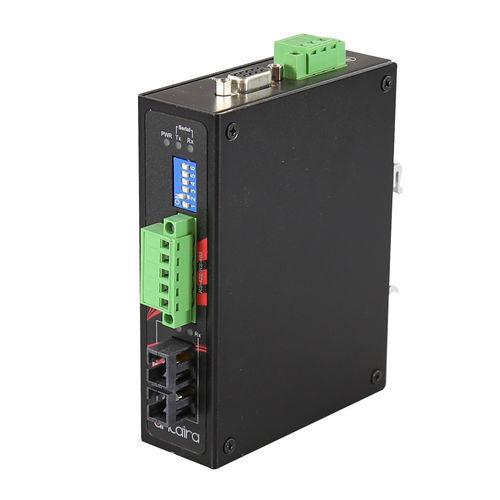

Convertitore di protocolli STF-401C-CM02-T

di mediaRS422/RS485serie

Panoramica del prodotto La serie di convertitori di media seriale a fibra industriale compatta STF-401C offre una soluzione per estendere la distanza di trasmissione dei dati di qualsiasi dispositivo seriale RS-232 o RS-422/485 con opzioni di fibra 100Fx (connettore SC o ST) tramite Multi-Mode in 2Km o Single-Mode in 30Km. Presenta un design di tipo guida DIN per offrire agli utenti un'installazione e una manutenzione facili in qualsiasi ambiente industriale difficile. Una soluzione perfetta per qualsiasi applicazione “Punto a Punto” con: - Produzione industriale in automazione di fabbrica; - Rilevamento remoto e segnalazione/misurazione in ITS; - Resistente alle EMI per la trasmissione dei dati IED in automazione delle sottostazioni; - Controllo industriale in automazione del controllo di processo, come WWTP e petrolio/gas/miniere Caratteristiche - Design senza ventola e guida DIN per ambienti industriali difficili - Porta seriale integrata 1Port RS-232(DB9) o RS-422/485(Blocco terminale) - Supporta SC o ST Multi-mode 2Km, Single-mode 30Km - Interruttore DIP per cambiare i segnali dati RS-485 Pull High/Low Resistor - Supporta tensione di ingresso 9 ~ 48VDC - Supporta protezione contro l'inversione di polarità - Supporta un intervallo di temperatura operativa: -40 a 70°C - Applicabile con applicazione di rete a catena di margherite in fibra seriale topologia ad anello singolo semi-duplex Punto a Punto - Garanzia di 5 anni Contenuto della confezione - Guida all'installazione rapida Accessori opzionali - MDR-10-24: Serie da 10 Watt / 24 VDC / 0.42 Amp Alimentatore industriale sottile a uscita singola per guida DIN Specifiche tecniche - Velocità di baud: 300bps ~ 921kbps - Segnali seriali: - RS-232 - TxD, RxD, GND ( DCD, DTR, DSR corto interno ; CTS, RTS corto interno ) - RS-422-4w - TxD+, TxD-, RxD+, RxD-, GND - RS-485-2w - Data+, Data-,GND - Pull High/Low: regolazione interruttore DIP - Velocità di trasferimento: 300bps ~ 921kbps - Numero di porte in fibra: 1 porta - Fibra 100 BASE-FX: 1 porta (connettore SC) - Lunghezza d'onda: 1310nm - Distanza di trasmissione: 2 km - Potenza Tx: -14 ~ -23.5 dBm @ 50/125μm / -14~-20 dBm @ 62.5/125μm - Sensibilità Rx: -31 dBm - Numero di porte seriali: 1 porta - Interfaccia seriale: RS-232/422/485 - Interruttore DIP: Interfaccia seriale 6 PIN / Interruttore Pull High(Low) - Indicatore LED: PWR, Serial TX/RX, Fiber TX/RX - Custodia: Metallo, Protezione IP50 - Montaggio: Montaggio su guida DIN, Montaggio a parete (Opzionale) - Dimensioni (L × A × P): 34.4 × 91.2 × 120mm (1.35 × 3.59 × 4.72 pollici) - Peso: 1.54 lbs (0.7 kg) - Connessione di alimentazione: blocco terminale rimovibile a 3 pin - Tensione di ingresso: 9V–48V DC - Consumo energetico del sistema: 2.52 Watts- @0.28A max, 9 VDC - Protezione contro l'inversione di polarità: Presente - ESD: 15KV - Temperatura operativa: -40° a 70° C (-40° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% non condensante - Certificazioni: FCC, CE - EMI: FCC Part15, CISPR (EN55022/24) Classe A - EMS: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11 - Test di stabilità: Urto: MIL-STD-810F Metodo 516.5; Caduta libera: MIL-STD-810F Metodo 516.5; Vibrazione: MIL-STD-810F Metodo 514.5 C-1 & C-2 - MTBF: 216,388 ore - Verde: Conforme RoHS - Garanzia: 5 anni
