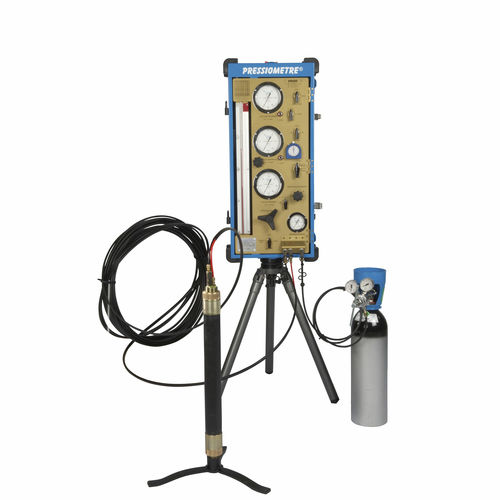

Pressiometro Menard MÉNARD PRESSUREMETER

Il pressometro Ménard (unità di controllo), il tubo di plastica e la sonda a 3 celle permettono di eseguire in situ il pressometro prova in terreni secondo le norme ISO 22476-4 e ASTM D4719-07. Dalle letture di prova (variazione di volume in base alla pressione controllata), si può ottenere una curva sforzo-deformazione che, in caso di deformazione piana, produce una curva sforzo-deformazione: il modulo del pressometro Ménard (EM), la pressione di scorrimento (Pf), la pressione limite Ménard (Pl). Il foro viene praticato in modo da ridurre al minimo i disturbi della parete e mantenere un diametro della cavità compatibile con le dimensioni della sonda (63 mm o 76 mm). Non appena la sonda viene abbassata nel foro fino alla profondità di prova richiesta, l'operatore può iniziare l'esecuzione della prova con incrementi di pressione con l'unità di controllo. APPLICAZIONI Prova di carico in situ controllata da stress eseguita sulla parete di un foro con l'ausilio di una sonda cilindrica in grado di espandersi radialmente. SISTEMA DI ACQUISIZIONE DATI GeoSPAD® permette l'acquisizione dei dati pressumetrici attraverso l'unità centrale per l'indagine del suolo GeoBOX®. Questo sistema visualizza l'esecuzione delle prove del pressometro e registra automaticamente le condizioni e i risultati di tali prove. PRESSOMETRO MÉNARD IL + Concezione secondo le procedure originali Ménard Pannello di controllo chiaro e facile da usare Misure di facile lettura+ Treppiede di qualità: stabile, robusto e facile da installare Semplice manutenzione generale con pacchetto speciale L'unità di controllo Dotato di dispositivi per regolare con precisione la pressione applicata alla sonda e per leggerne le variazioni di volume con incrementi di pressione e tempo. Una bombola di azoto fornisce la fonte di pressione. La scatola sta su un treppiede.
