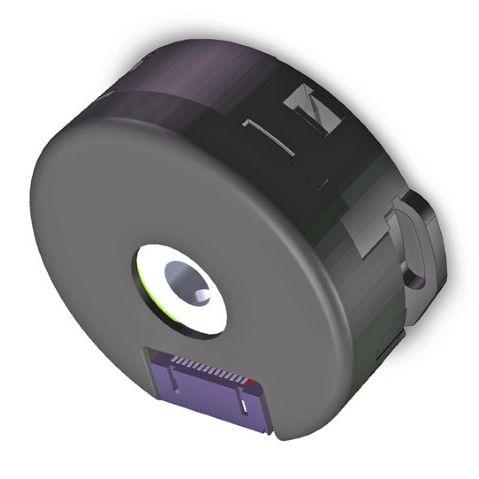

Encoder rotativo incrementale WAA

ad albero cavo5 V DCper motore

- Si adatta all'albero posteriore dei motori a passo HT17 - Diametro del mozzo 5 mm - 2000 linee (8000 conteggi per giro) - Canali A, B e Z (indice) - Uscite differenziali - Tensione d'ingresso 5Vdc L'encoder incrementale WAA si adatta agli alberi posteriori dei motori a passo HT17. Per ordinare l'encoder montato in fabbrica sull'albero posteriore del motore, aggiungere il suffisso WAA alla fine del codice prodotto del motore a due alberi. Ad esempio, ordinare HT17-268D-WAA per acquistare il motore passo-passo HT17-268D e l'encoder WAA come un unico numero di parte assemblato in fabbrica. Per collegare l'encoder WAA all'azionamento passo-passo o al motion controller è necessario il cavo di prolunga per encoder 3004-195-10. Gli encoder WAA possono anche essere ordinati separatamente. Utilizzare il numero di parte 970-1012 per ordinare l'encoder separatamente.
