Attuatore rotativo AR-COL series

pneumaticoidraulicoa pistone

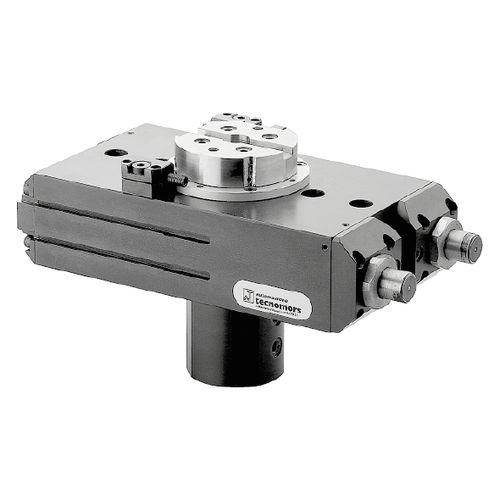

UNITÀ PNEUMATICHE GIREVOLI E ROTANTI CON PASSAGGIO DEL FLUIDO A 4 VIE Gli attuatori rotanti della serie "COL" derivano dalla FAM 2.3 con l'aggiunta di 4 vie, integrate nel mandrino principale, per alimentare gli oggetti supplementari in posizione rotante. In questo modello di attuatori rotanti il collettore, dove sono collegati i tubi con alimentazione supplementare, è unito al mandrino principale e ruota con esso. VANTAGGI La rotazione del mandrino, supportata da cuscinetti obliqui precompressi, è assicurata da una coppia di pistoni a cremagliera in acciaio trattato. L'angolo di rotazione può essere regolato con precisione, con un'extracorsa totale di circa 2°, attraverso due spinte filettate e uno o due blocchi di contrasto incorporati nella calotta (opzionali). L'arresto è realizzato direttamente sul mandrino, garantendo precisione e affidabilità. La decelerazione è garantita da ammortizzatori idraulici, con cartuccia incorporata e a tenuta di pressione, che agiscono sul pistone della cremagliera e la rotazione può essere controllata tramite sensori integrati, che rilevano il campo magnetico generato da un anello magnetico in gomma fissato su uno dei due pistoni della cremagliera. È possibile avere come optional il controllo della rotazione con sensori di prossimità fissati con due viti di arresto esterne (per fermare l'attuatore) per rilevare la posizione del mandrino. Tutte le versioni hanno un circuito interno che alimenta entrambi i lati del pistone (per ottenere la coppia massima) collegato solo da un lato pneumaticamente per semplicità e per risparmiare spazio. Gli attuatori sono predisposti per lavorare con aria o con olio. Emissioni sonore (pressione sonora) ≤ 70 db (A) in ogni direzione
