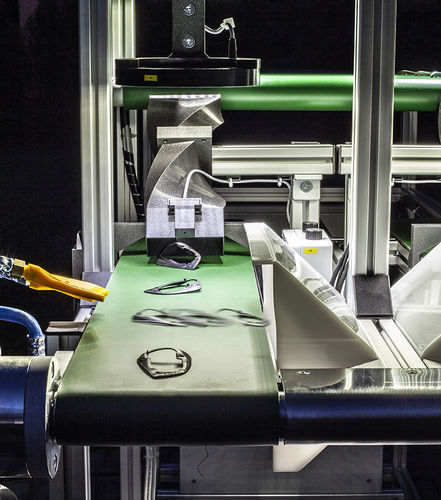

Sistema di trasporto per controllo di qualità AMV-B-2S2L

per PC industrialeper telecameraper macchina di ispezione

Panoramica
Il nastro di ispezione è progettato per l'ispezione visiva automatizzata di componenti posati su una cinta da un robot, rivolto principalmente all'industria delle materie plastiche e settori affini. Il sistema ispettore entrambe le facce dei pezzi e individua difetti superficiali. È modulare e configurabile (ispezione singola o multi-faccia) per adattarsi alle esigenze produttive.

Caratteristiche principali

• Ispezione su due lati: la rotazione del pezzo consente alle telecamere di ispezionare entrambe le facce per migliorare il rilevamento dei difetti.
• Valutazione IA: ArgutrackDNN esegue l'analisi automatica delle immagini per ridurre le verifiche manuali.
• Trasporto e controllo automatizzati: i pezzi vengono alimentati sul primo nastro per l'ispezione iniziale; le telecamere sono alloggiate in custodie protettive in alluminio.
• Smistamento automatico: i pezzi conformi proseguono sulla linea mentre quelli difettosi vengono scartati automaticamente.
• Elettronica completa: motori e telecamere di qualità industriale per un funzionamento stabile e preciso.
• Struttura in alluminio: telaio leggero e rigido per durabilità e facilità di movimentazione.
• Mobilità: montato su ruote per un semplice riposizionamento nell'area di produzione.
• Installazione semplice: collegamento elettrico plug-and-play; configurabile in base alle esigenze di ispezione.
• Velocità di valutazione standard: ~50 ms per immagine.
• Trasmissione: due motori che azionano due nastri.
• Controllo: PC industriale Neousys (IPC) con GPU per l'elaborazione delle immagini in tempo reale.
• Illuminazione integrata: illuminazione dedicata per condizioni di acquisizione costanti.

Studio di caso: ispezione di componenti stampati in plastica per il settore automotive
Prima:
9.600 pezzi/giorno
8 operatori per turno
Metodi di rilevamento soggettivi
Scarsa tracciabilità dei difetti
Elevata necessità di formazione e attenzione
Rischio di errori operatore elevato

Dopo:
86.400 pezzi/giorno
1 operatore per turno
Rilevamento costante con visione artificiale guidata da IA
Tracciamento completo dei difetti e statistiche
Minori esigenze di formazione e attenzione
Rischio di errore umano ridotto

Hardware e valutazione IA

• ArgutrackDNN: IA a apprendimento graduale per la valutazione automatica delle immagini e la riduzione dell'intervento manuale.
• Protezione delle telecamere: custodie in alluminio per preservare le prestazioni in ambienti industriali.
• IPC Neousys: PC industriale con GPU per accelerare l'elaborazione delle immagini e la rilevazione dei difetti.
• Illuminazione: sistema integrato per garantire qualità d'immagine ripetibile.

Specifiche tecniche

• Velocità di valutazione: ~50 ms per immagine.
• Facce ispezionate: ispezione su due lati (meccanismo rotante o scorrimento con vibrazione).
• Sistema di azionamento: due motori che azionano due nastri.
• Unità di elaborazione: PC industriale Neousys con GPU.
• IA: ArgutrackDNN per valutazione automatica e classificazione dei difetti.
• Protezione telecamere: custodie in alluminio.
• Materiale struttura: telaio in alluminio.
• Mobilità: ruote per riposizionamento.
• Installazione: collegamento plug-and-play; configurabile per ispezione mono- o multi-faccia previo assessment.
• Illuminazione integrata per imaging ottimale.
• Esempio tipico di ROI: ~4 mesi (studio di caso).
• Schede tecniche disponibili: EN e CZ (v-1-2024).
