Sistema di ispezione a camera

senza contatto3DAI

Overview
Surface & Shape Scan System è una soluzione di ispezione in tempo reale e senza contatto per materiali in banda che combina imaging superficiale e profilometria 3D. La soluzione mappa i difetti di superficie su entrambi i lati e misura la planarità tramite profilometria laser, permettendo la rilevazione di graffi, macchie, difetti di verniciatura, ondulazioni, depressioni, bordi irregolari e deformazioni sottili del materiale.

Surface Scan
Surface Scan utilizza illuminazione intensa e telecamere lineari sensibili per acquisire immagini ad alta risoluzione della superficie del materiale su entrambi i lati. Il sistema rileva piccole imperfezioni, graffi, sporco, difetti di vernice e danni meccanici e supporta la classificazione automatica dei difetti tramite valutazione con reti neurali. Il sistema è progettato per un'integrazione semplice nelle linee di produzione e fornisce un'interfaccia utente chiara per l'operatività e l'analisi dei risultati.

Shape Scan
Shape Scan è un sistema basato su laser che proietta una linea laser perpendicolare catturata da una telecamera inclinata per creare un profilo di planarità accurato. Rivela deformazioni, bordi irregolari e altre alterazioni della forma in tempo reale ed è adatto al monitoraggio continuo della produzione. Il design modulare consente l'adattamento a diverse larghezze di nastro e l'aggiunta di unità di scansione extra.

Two systems - one solution
Surface e Shape Scan possono funzionare indipendentemente o come un unico sistema integrato con hardware condiviso e comandi unificati, offrendo espandibilità e accesso centralizzato a strumenti e applicazioni client.

Hardware & AI evaluation
La soluzione integra hardware industriale e strumenti di valutazione IA inclusi IPC industriali con elaborazione GPU per il processamento delle immagini, custodie per telecamere in alluminio per ambienti industriali, profilometri 3D compatti per la misurazione dei profili e la rete neurale ArgutrackDNN per la valutazione automatizzata delle immagini e la classificazione dei difetti.

Detection & Analytics

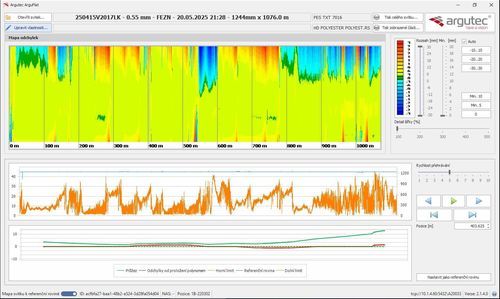

Il sistema fornisce visualizzazione della rilevazione dei difetti e panoramiche statistiche (conteggio delle sezioni, sezioni OK vs. difettose) e supporta analisi in tempo reale tramite grafici e dashboard per monitorare la qualità di produzione.

Downloads
Le schede tecniche sono disponibili per il Surface & Shape Scan System in inglese e ceco (versione v-1-2025).

Caractéristiques / spécifications techniques

• Inspection type: Real-time, contactless surface imaging and laser profilometry
• Surface detection: Line-scan cameras capturing both sides of material
• Shape analysis: Laser line projection with angled camera for flatness profiling
• AI evaluation: ArgutrackDNN neural network for automated defect classification
• Processing hardware: Industrial IPC with GPU for fast image processing
• Camera protection: Aluminum housings for industrial durability
• Profilometry: Compact 3D profilometers providing full 3D surface maps
• Integration: Modular design for different strip widths and production-line integration
• Outputs: Real-time defect detection, classification, counts and statistical charts
• Documentation: Datasheets (EN and CZ) version v-1-2025
