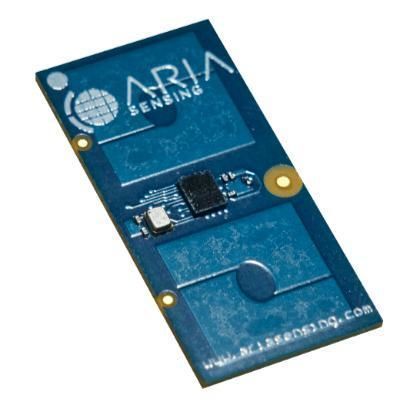

Modulo sensore radar LT103 SPI

Panoramica
Modulo radar SMT Ultra-Wideband, compatto e leggero, ad alta precisione per applicazioni indoor.

Sintesi del prodotto
Il LT103 SPI integra antenne di alto livello e un'interfaccia di comunicazione SPI. È progettato per essere conforme alle normative UWB: EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Giappone), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Canada) e KCC (Corea del Sud). Il calcolo dei dati radar deve essere eseguito a livello host. Ideale per applicazioni che richiedono algoritmi più che di presenza.

Caratteristiche principali

• Interfaccia: SPI
• Antenne di alto livello integrate
• Formato SMT compatto
• Progettato per applicazioni indoor
• Capacità di conformità normativa UWB a livello mondiale

Rilevamento e copertura

• Capacità di rilevamento: 1D
• Portata massima (persona in movimento): 9 m
• Campo visivo / Larghezza del fascio: 120° x 120° (FOV antenna integrata: circa ±60° per ±60°)

Note
Il calcolo dei dati radar viene eseguito a livello host; il modulo fornisce i dati grezzi radar tramite SPI.

Caratteristiche / specifiche tecniche

• Gamma di frequenza: 7.3 GHz a 8.5 GHz
• Alimentazione: Typical 1.8 Vdc to 3.3 Vdc
• Consumo: 70 mA @ 3.3 V
• Dimensioni: 15 mm x 30 mm
• Intervallo di temperatura: -40°C a +85°C
• Flash: no
• Microcontrollore a bordo: N/A
• Interfaccia: SPI
• Capacità di rilevamento: 1D
• Portata massima (persona in movimento): 9 m
• Campo visivo: 120° x 120°
• Larghezza del fascio: 120° x 120°
• FOV antenna integrata: ~(±60° per ±60°)
