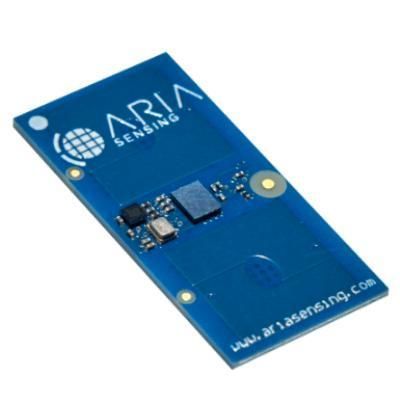

Modulo sensore radar LT103 OEM

Panoramica LT103 OEM è un modulo radar SMT Ultra-Wide Band (UWB) compatto progettato per il rilevamento 1D in ambienti interni e per attività di rilevamento presenza/obiettivo. Il modulo integra antenne incorporate di alto livello, unità di elaborazione del segnale e interfaccia di comunicazione in un fattore di forma ridotto per facilitare l’integrazione in dispositivi industriali e IoT. L’unità di elaborazione incorporata esegue elaborazioni avanzate e rilevamento obiettivi, riducendo il carico sulla CPU host.

Caratteristiche principali

• EmPulse Technology: No
• Capacità di rilevamento: 1D
• Conformità UWB: Compatibile a livello mondiale (UE, Giappone, USA, Canada, Corea del Sud)
• Portata massima (persona in movimento): 9 m
• Campo visivo / Larghezza del fascio: 120° × 120° (FOV antenna integrata ≈ ±60° × ±60°)
• Gamma di frequenza: 7,3 GHz – 8,5 GHz
• Intervallo di temperatura: -40°C a +85°C
• Memoria Flash: 256 kB
• Dimensioni: 15 mm × 30 mm
• Consumo energetico: 85 mA @ 3,3 V
• Microcontrollore a bordo: ARM M4F
• Interfaccia: UART
• Alimentazione: Tipica 1,8 Vdc a 3,3 Vdc

Conformità normativa Progettato per essere conforme a EU EN 302 065 (UE), ARIB STD-T91 Ver. 2.0 2015 (Giappone), FCC CFR 47 Part 15 (USA), RS220 03/2009 (Canada) e alle regolamentazioni UWB KCC (Corea del Sud).

Specifiche tecniche

• Tipo di prodotto: modulo radar SMT Ultra-Wide Band (UWB) per applicazioni indoor
• Modello: LT103 OEM
• Capacità di rilevamento: 1D
• Portata massima (persona in movimento): 9 m
• Campo visivo / Larghezza del fascio: 120° × 120° (FOV antenna integrata ≈ ±60° × ±60°)
• Gamma di frequenza: 7,3 GHz – 8,5 GHz
• Temperatura di esercizio: -40°C a +85°C
• Memoria Flash: 256 kB
• Dimensioni: 15 mm × 30 mm
• Consumo: 85 mA @ 3,3 V
• Microcontrollore: ARM M4F
• Interfaccia: UART
• Alimentazione: Tipica 1,8 Vdc a 3,3 Vdc
• Regolamentazione: configurabile per norme UWB mondiali (UE, Giappone, USA, Canada, Corea del Sud)
