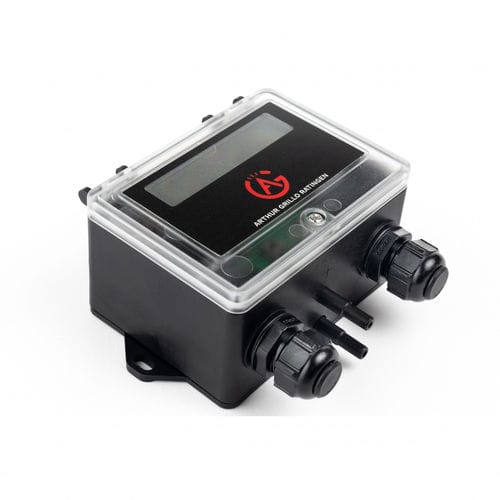

Regolatore di portata a pressione differenziale DPC200

a membranaper gasper aria

Modalità operative commutabili (misurazione o controllo) Variabili di misura commutabili (pressione differenziale o portata volumetrica) Unità di misura commutabili (Pa e m3 / h o InH2O e cfm) 4 campi di misura preimpostati orientati all'applicazione Uscita analogica 0 ... 10 V Fattore k regolabile per il calcolo della portata volumetrica Modalità di misura con limite regolabile Modalità di controllo con limite regolabile: 2 setpoint Setpoint configurabile tramite l'opzione di ingresso del segnale esterno: Parametri PI per algoritmo PI Tensione massima di uscita Effetto di controllo positivo / calore o negativo / freddo I regolatori di pressione differenziale / regolatori di portata GRILLO-DPC sono utilizzati per misurare e controllare basse pressioni differenziali di gas non aggressivi, soprattutto aria. L'utente ha a disposizione un segnale di 0...10 V come uscita analogica. A seconda dell'impostazione del dispositivo, questo segnale ha significati diversi. Se lo strumento viene utilizzato come sensore di pressione, il segnale di uscita è proporzionale alla pressione misurata. Come sensore di portata volumetrica, il dispositivo fornisce un segnale di uscita con radice. Nel controllo della pressione o della portata, il segnale di uscita rappresenta la variabile manipolata del controllo PI. Viene utilizzato, ad esempio, nella tecnologia di condizionamento dell'aria per il controllo dei ventilatori, il monitoraggio della pressione ambiente o il controllo dei filtri. Oltre all'uscita analogica, è disponibile un'uscita di allarme aggiuntiva (collettore aperto) per il monitoraggio dei valori limite o dei filtri.
