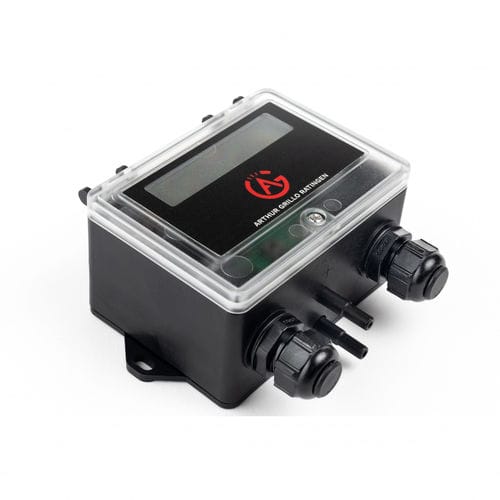

Regolatore di portata a pressione differenziale DPC310

a membranaper gasdi precisione

Sistema di misura elettromeccanico a membrana Uscita analogica 0...10 V Misure selezionabili (pressione differenziale o portata volumetrica) Unità di misura selezionabili (metriche o imperiali) Fattore k regolabile per il calcolo della portata volumetrica Modalità di controllo o di misura selezionabile Modalità di misura con valore limite regolabile Modalità di controllo con valore limite regolabile: 2 setpoint Setpoint configurabile tramite ingresso di segnale esterno opzionale: - Segnale 10 V DC o sensore di temperatura Parametri PI per algoritmo PI Tensione massima di uscita Effetto di controllo positivo / calore o negativo / freddo I regolatori di pressione differenziale / regolatori di portata GRILLO-DPC sono utilizzati per misurare e controllare basse pressioni differenziali di gas non aggressivi, in particolare aria. L'utente ha a disposizione un segnale di 0...10 V come uscita analogica. A seconda dell'impostazione del dispositivo, questo segnale ha significati diversi. Se lo strumento viene utilizzato come sensore di pressione, il segnale di uscita è proporzionale alla pressione misurata. Come sensore di portata volumetrica, il dispositivo fornisce un segnale di uscita con radice. Nel controllo della pressione o della portata, il segnale di uscita rappresenta la variabile manipolata del controllo PI. Viene utilizzato, ad esempio, nella tecnologia di climatizzazione per il controllo dei ventilatori, il monitoraggio della pressione ambiente o il controllo dei filtri. Oltre all'uscita analogica, è disponibile un'uscita di allarme aggiuntiva (collettore aperto) per il monitoraggio dei valori limite o dei filtri.
