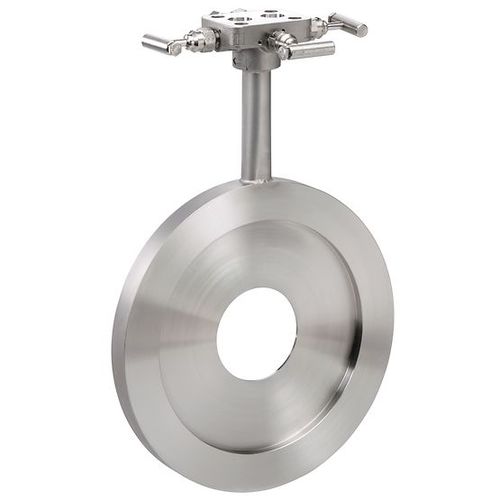

Lastra a orifizi per misurazione di portata a pressione differenziale Rosemount™ 405

L'elemento primario ad orifizio compatto 405 Rosemount fornisce misure di portata accurate. Realizzato con un orifizio calibrato compatto o un orifizio calibrato di conditioning brevettato a 4 fori, questo misuratore di portata fornisce misure per applicazioni di controllo a circuito chiuso, monitoraggio generico e misure fiscali. Disponibile in diametri del tubo fino a 12 in. (300 mm), questo elemento primario è progettato per il servizio con gas, liquidi e vapore e funziona bene in condizioni di processo difficili. Specifiche Max. Pressione di esercizio ANSI B16.5 n. 600, DIN PN100 Range di temperature del processo Da -315 a 850 °F (da -193 a 454 °C) Tipo di fluidoLiquido, gas, vapore Materiale a contatto con il processo Acciaio inossidabile 316 Garanzia Fino a 5 anni di garanzia limitata Funzionalità Il gruppo dell'elemento primario con montaggio diretto facile da installare offre un'installazione semplice tra le flange Il design per uso generico offre misurazioni di portata affidabili e precise per applicazioni su gas, liquido e vapore Disponibile in diametri del tubo di 0,5-12 in. (15-300 mm) per flessibilità delle applicazioni Il meccanismo di centraggio opzionale semplifica l'installazione Basato su un design a prese con connessione ad angolo ASME/ISO per soddisfare gli standard del settore Il design a 4 fori brevettato consente di effettuare misurazioni della portata accurate in profili di flusso disturbati Un innovativo disco dell'orifizio calibrato richiede solo 2D a monte e 2D a valle per ridurre le tubazioni rettilinee Non richiede linee d'impulso, flange speciali o modifiche alle tubazioni per una migliore convenienza
