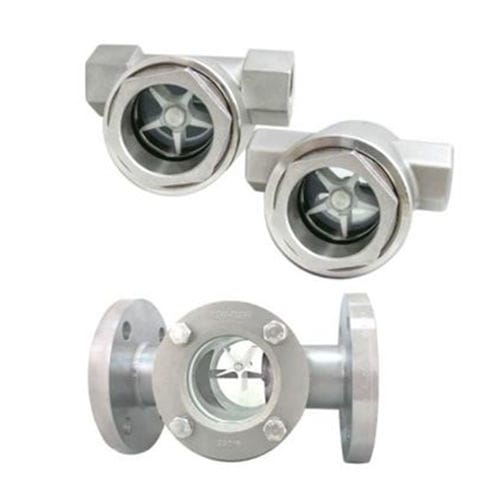

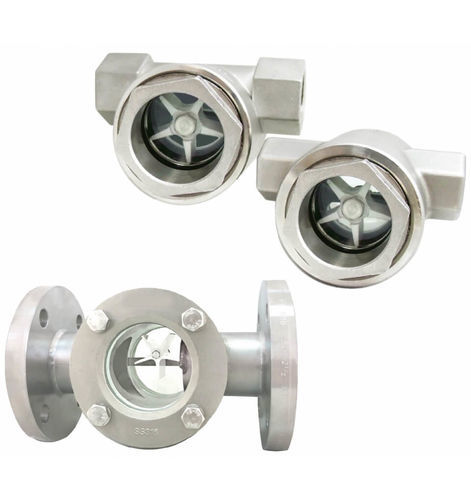

Oblò di osservazione di monitoraggio AI.FW

in acciaio inossidabilecon rivestimento in vetro temperatocon flangia

La Serie AI.FW è la soluzione ideale per il monitoraggio visivo immediato del movimento di liquidi e gas nelle tubazioni. Grazie al sistema a girante interna (impeller), è possibile rilevare anche portate minime e verificare istantaneamente la direzione e la fluidità del processo in modo semplice ed efficace.

Punti di Forza
Visualizzazione Dinamica: L'elica colorata ruota al passaggio del fluido, fornendo un segnale visivo chiaro anche a distanza, rendendolo perfetto per gas e liquidi trasparenti.
Configurazioni Multiple: Disponibile con singola o doppia finestra (per una visione passante) e con attacchi filettati o flangiati per adattarsi a ogni impianto industriale.
Alta Resistenza Termica: Grazie alla scelta dei materiali del rotore, come il PPS caricato vetro, lo strumento può operare in sicurezza fino a 200°C.
Versione High Pressure: Il modello FW-4 è specificamente progettato per applicazioni ad alta pressione, supportando fino a 80 bar.

Specifiche Tecniche
Materiali Corpo: Acciaio Inox SS304, SS316, SS316L, Duplex
Materiale Finestra: Vetro temperato ad alta trasparenza
Pressione Max: Da 8,6 bar (FW-2) fino a 80 bar (FW-4)
Connessioni: Filettate NPT/PF (1/4" - 2") o Flangiate (fino a 8")
Guarnizioni: Teflon (standard) o Sigma 533
Limiti Temperatura: 70°C (ABS), 100°C (PVDF), 200°C (PPS+Vetro)

Versioni Disponibili
FW-1: Finestra singola, compatto ed economico per connessioni filettate.
FW-2: Doppia finestra per una visione completa da entrambi i lati.
FW-3: Versione flangiata per grandi diametri (fino a DN200 / 8").
FW-4: Struttura rinforzata per sistemi ad alta pressione (80 kg/cm²).

Applicazioni Comuni
Utilizzato ampiamente in sistemi di raffreddamento, impianti chimici, trattamento acque e linee di lubrificazione dove è fondamentale confermare visivamente che il fluido stia circolando correttamente.
