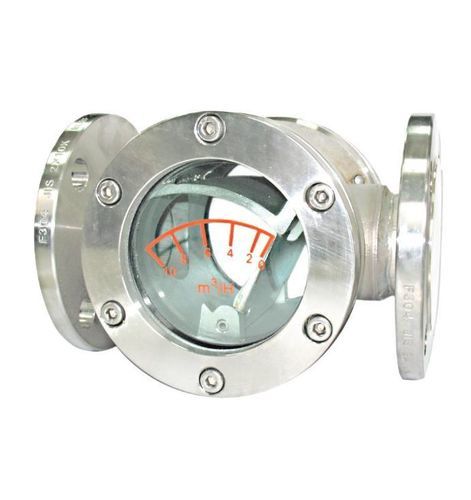

Oblò di osservazione di monitoraggio AI.FS

con flangiain acciaio inossidabilecon rivestimento in vetro temperato

L'indicatore di flusso AI.FS Series è un dispositivo robusto e affidabile progettato per il monitoraggio visivo della portata dei fluidi in sistemi industriali. Grazie al sistema a paletta a molla e alla scala graduata integrata nel vetro, permette non solo di verificare il passaggio del fluido, ma anche di stimarne la portata istantanea con estrema facilità

Caratteristiche Principali
Lettura Bidirezionale: Progettato per indicare la portata con flussi da sinistra a destra o viceversa, adattandosi a diverse configurazioni di impianto
Doppia Finestra di Ispezione: Dotato di vetri temperati su entrambi i lati per una visibilità ottimale del fluido
Costruzione in Acciaio Inox: Corpo, paletta e molla sono realizzati interamente in acciaio inox SS316 (standard), garantendo un'elevata resistenza alla corrosione
Versatilità di Installazione: Può essere montato in posizione orizzontale o verticale (flusso ascendente o discendente)

Specifiche Tecniche
Materiali: Corpo e parti interne in SS316; Flange in SS316 o SS304
Guarnizioni: Disponibili in Teflon o Gore-Tex per una tenuta stagna superiore
Dimensioni Connessione: 2" flangiata
Standard Flange: Compatibile con JIS 10K, ANSI 150#, PN10 e PN16
Pressione Massima: 10 kg/cm² (a 25°C in acqua)
Temperatura Massima: Fino a 80°C
Range di Portata: Disponibile in due scale: 2~10 m³/h o 2~18 m³/h

Applicazioni Tipiche
Sistemi di trattamento delle acque.
Impianti idraulici industriali.
Monitoraggio di flussi in processi chimici e produttivi
