Misuratore di portata a ultrasuoni per tempo di transito AI.FFSonic.2P

ad ultrasuoniper liquidiDN20 - 3/4"

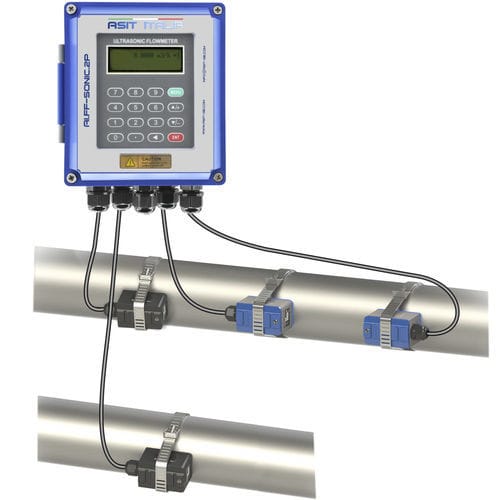

Il sistema di misura della portata AI.FFsonic.2P è costituito da un convertitore digitale e da due trasduttori a ultrasuoni a morsetto o a inserimento. Il tempo di transito di un fluido all'interno di un tubo a sezione cilindrica è il principio di funzionamento su cui si basa lo strumento per calcolare il valore di portata istantaneo. La tecnologia digitale DSP (Digital Signal Processing) garantisce una bassa sensibilità del sistema a potenziali fattori di disturbo. Il misuratore è progettato per misurare la velocità del fluido all'interno di un condotto chiuso. I trasduttori di tipo "a morsetto" consentono una facile installazione. Il misuratore di portata a tempo di transito utilizza due trasduttori a ultrasuoni che fungono sia da trasmettitori che da ricevitori. Vengono fissati all'esterno di un tubo chiuso a una distanza specifica l'uno dall'altro. Possono essere montati in posizione V (il suono attraversa il tubo due volte), in posizione W (il suono attraversa il tubo quattro volte) o in posizione Z (su lati opposti del tubo in modo che il suono attraversi il tubo una sola volta). La ​​scelta della posizione di montaggio dipende dal tubo e dalle caratteristiche del liquido. L'AI.FFsonic.2P funziona trasmettendo e ricevendo alternativamente una sequenza di frequenze modulate di energia sonora attraverso i due trasduttori e misurando il tempo di transito impiegato dal suono per passare da un trasduttore all'altro. La differenza nel tempo di transito misurato è direttamente correlata alla velocità del liquido nel tubo.
