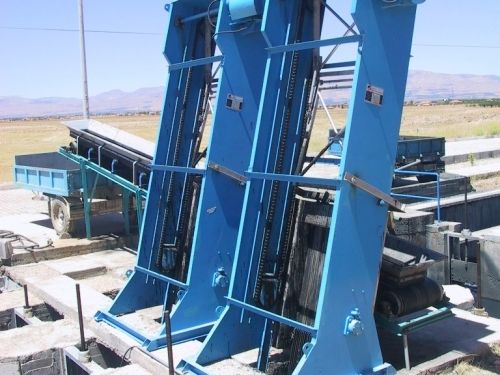

Sgrigliatore a barre AME

per trattamento delle acque reflue

I vagli a catena (AME - Chain Driven Bar Screens) sono l'apparecchiatura di vagliatura preferita per la rimozione di solidi in un'ampia gamma di dimensioni. Sono stati appositamente progettati per l'installazione come schermi grossolani e fini per impianti di trattamento acque e acque reflue di medie e grandi dimensioni. Il vaglio a catena "AME" è costituito principalmente da vagli a barre, telaio, piastra morta e scivolo di scarico, dotato di un ranghinatore a siviera e di un meccanismo di pulizia del contatore. Principio di funzionamento: Le griglie a barre vengono pulite con l'aiuto di un ranghinatore a siviera che è collegato ad una catena senza fine che opera tra due pignoni. Il ranghinatore a siviera viene abbassato fino al fondo del canale in posizione aperta. Si chiude nella parte inferiore per pulire i detriti che si depositano sulle barre dello schermo e si sposta verso l'alto. I detriti raccolti nel ranghinatore siviera vengono puliti da un tergicristallo quando il ranghinatore siviera raggiunge il punto di scarico. Qui le vagliature vengono trasportate in un container o in un trasportatore per un'ulteriore lavorazione. Caratteristiche Spaziatura delle barre: 8 ÷ 60 mm Larghezza canale: 600 ÷ 3000 mm Altezza di scarico: fino a 15 m Angolo di installazione: Angolo di installazione: 75° ÷ 80° Materiale: Acciaio al carbonio con protezione superficiale o acciaio inox
