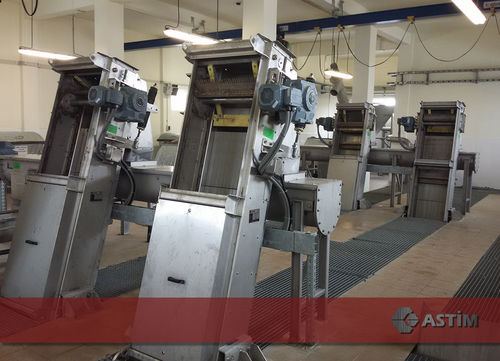

I vagli a barre rotanti Multi-Rake Bar Screens sono vagli multiraggio a catena che vengono generalmente utilizzati come vagli grossolani e fini per impianti di trattamento acque e acque reflue di medie e grandi dimensioni. Le griglie girevoli Multi-Rake Bar Screens sono composte principalmente da griglie a barre, telaio, dead plate e scivolo di scarico che è dotato di multi-freak e di un tergicristallo. Con l'aiuto dei multi-frekes si ottiene una capacità di scarico molto elevata e una bassa perdita di carico. Inoltre, poiché i ranghinatori sono collegati direttamente alla catena (cioè senza struttura portante aggiuntiva), l'altezza di installazione sopra il livello è molto bassa anche in canali molto profondi.
Principio di funzionamento:
Le griglie a barre vengono pulite frequentemente con freni multipli che sono collegati ad una catena di trasporto senza fine che opera tra due pignoni. I ranghinatori sono posizionati in modo tale che, mentre alcuni stanno falciando tra le barre per pulire le griglie, altri stanno scendendo verso il fondo del canale. Durante la discesa i rastrelli sono lontani dalle barre e dopo aver girato il pignone inferiore salgono tra le barre per pulire lo schermo intasato. Le griglie raccolte vengono trasportate in un contenitore o in un trasportatore con l'aiuto di un tergicristallo da banco per l'ulteriore lavorazione.
Caratteristiche
Spaziatura delle barre: 8 ÷ 60 mm
Larghezza canale: 600 ÷ 3000 mm
Altezza di scarico: fino a 15 m
Angolo di installazione: 70° ÷ 85°
Materiale: Acciaio al carbonio con protezione superficiale o acciaio inox
---
