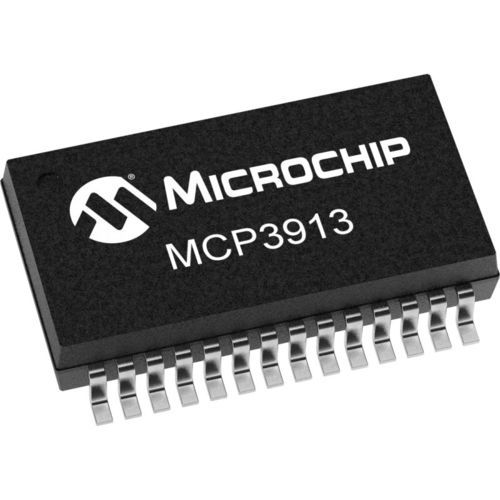

Convertitore analogico MCP3913

ad alta velocitàmultivia24 bit

Il dispositivo MCP3913 è un Front End Analogico (AFE) a sei canali da 3 V, contenente sei ADC delta-sigma a campionamento simultaneo, sei PGA, blocco di compensazione del ritardo di fase, riferimento di tensione interno a bassa deriva, registri di calibrazione dell'offset digitale e dell'errore di guadagno e interfaccia seriale compatibile SPI ad alta velocità da 20 MHz. Gli ADC MCP3913 sono completamente configurabili, con caratteristiche quali: risoluzione a 16/24 bit, rapporto di sovracampionamento (OSR) da 32 a 4096, guadagno da 1x a 32x, spegnimento e reset indipendenti, dithering e autoazzeramento. L'MCP3913 AFE include funzioni di sicurezza avanzate per proteggere le comunicazioni e le impostazioni di configurazione, come il checksum CRC-16 su entrambe le uscite di dati seriali e la configurazione statica della mappa dei registri. Include anche un blocco della mappa dei registri tramite una chiave sicura a 8 bit per impedire l'elaborazione di comandi di scrittura indesiderati. L'MCP3913 AFE è in grado di interfacciarsi con una serie di sensori di tensione e corrente, tra cui shunt, trasformatori di corrente, bobine Rogowski e sensori a effetto Hall. Caratteristiche del prodotto Sei ADC Delta-Sigma a 24 bit con campionamento simultaneo 94.5 dB SINAD, -107 dBc Distorsione armonica totale (THD) (fino alla 35a armonica), 112 dBFS SFDR per ciascun canale Consente un errore di misurazione della potenza attiva tipico dello 0,1% su una gamma dinamica di 10.000:1 Caratteristiche di sicurezza avanzate: - checksum CRC (Cyclic Redundancy Check) a 16 bit - checksum CRC a 16 bit e avviso di interrupt per la configurazione della mappa dei registri - blocco della mappa dei registri con chiave sicura a 8 bit Velocità di trasmissione dati programmabile fino a 125 ksps Rapporto di sovracampionamento fino a 4096 Modalità di spegnimento a bassissimo consumo con < 10 µA -122 dB di diafonia tra i canali Pin di ingresso del riferimento di tensione differenziale
