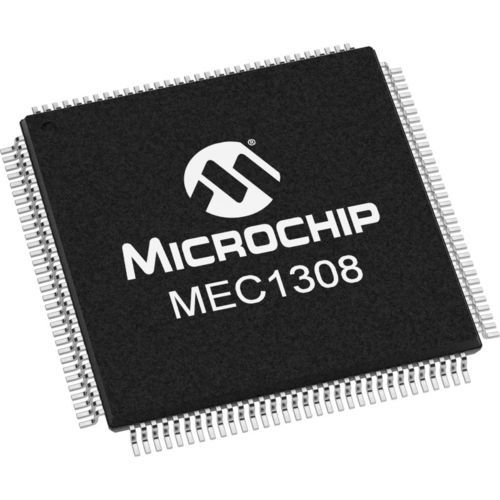

Microchip analogico MEC1308

MEC1308 è un controller I/O per notebook che incorpora un controller di sistema per tastiera ad alte prestazioni basato su 8051 con 64K byte di RAM, 1 Kbyte di memoria di avvio e registri a batteria da 16 byte. La RAM da 64K è caricata tramite l'interfaccia di memoria SPI HOST/8051, che può essere configurata in configurazione flash SPI commutata o in configurazione flash SPI (Serial Peripheral Interface) parallela condivisa. Dispone di quattro porte PS/2; una UART a 2 pin compatibile con 16C550A per la porta di debug; un ricevitore a infrarossi consumer per Vista, due controller I2C/SMBus di tipo 8584 con due porte selezionabili per controller e un'interfaccia IRQ seriale per agenti periferici. Il MEC1308 dispone di due piani di alimentazione separati per fornire funzioni di "accensione istantanea" e di gestione dell'alimentazione del sistema. Inoltre, il MEC1308 incorpora un sofisticato circuito di controllo dell'alimentazione (PCC). Componenti della famiglia MEC1308-NU MEC1308-NU-TR Caratteristiche del prodotto controllore di sistema 8051 controllore di sistema ARM a 32 bit 132 pacchetto DQFN Flash SPI esterno 64KB RAM matrice di scansione della tastiera 18x8 7 pin di uscita generici aggiuntivi 4 porte SMBus 4 canali di conversione analogico-digitale 4 LED 2 timer a bassa potenza
