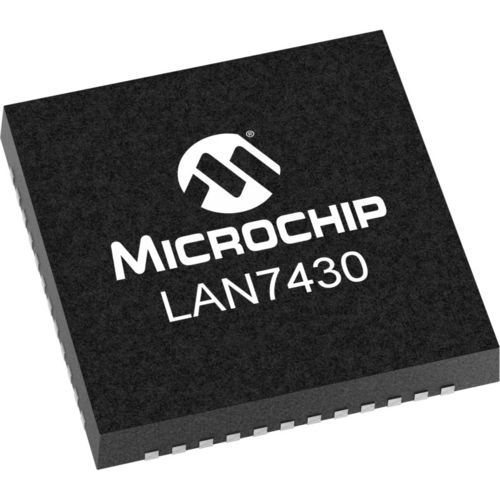

Microchip programmabile LAN7430

LAN7430 di Microchip è un bridge da PCIe 3.1 (a 2,5GT/s) a Gigabit Ethernet, che offre una soluzione di connettività PCIe-Ethernet ad altissime prestazioni e a costi contenuti. LAN7430 contiene un PHY Ethernet integrato, un PHY PCIe, un controller endpoint PCIe, un MAC Ethernet, un OTP integrato, un TAP JTAG e un controller EEPROM. Il dispositivo supporta Ethernet 10BASE-T, 100BASE-TX e 1000BASE-T con auto-negoziazione, correzione automatica della polarità, supporto HP Auto-MDIX† ed è conforme agli standard IEEE 802.3/802.3u/802.3ab. La rete basata su PCIe offre flessibilità per l'instradamento e il posizionamento delle connessioni di rete in qualsiasi punto del sistema. Sono stati integrati miglioramenti specifici per PCIe LPSS (Low Power Sub-States) L1.1 e LPSS L1.2 per ridurre il consumo energetico del sistema. LAN7430 è disponibile con un'ampia gamma di driver, tra cui Windows®, Linux® e Pseudo Code per lo sviluppo verso RTOS. LAN7430 supporta anche il Precision Time Protocol utilizzando lo standard industriale 1588-2008 PTP. Per questa funzione sono disponibili GPIO definibili via software. Questa funzione comprende anche un'uscita di confronto del timer programmabile, anch'essa configurabile via software. Il LAN7430 integra tutti i regolatori di tensione necessari e richiede solo una singola alimentazione a 3,3 V. Ulteriori risparmi sulla BOM possono essere realizzati grazie all'albero di clock integrato che richiede solo un cristallo o una sorgente di clock esterna. È prevista un'interfaccia EEPROM, anche se non è obbligatoria: una memoria OTP integrata può fornire i dati di configurazione, riducendo ulteriormente i costi e gli oneri di progettazione del sistema.
