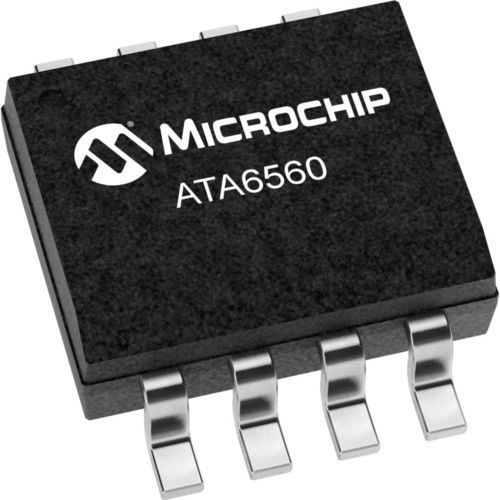

L'ATA6560 di Microchip è un ricetrasmettitore CAN ad alta velocità pronto per CAN FD che fornisce un'interfaccia tra un controllore di protocollo CAN (Controller Area Network) e il bus CAN fisico a due fili. Il ricetrasmettitore è progettato per applicazioni CAN ad alta velocità (fino a 5Mbit/s) nell'industria automobilistica, fornendo capacità di trasmissione e ricezione differenziale a (un microcontrollore con) un controller di protocollo CAN. Offre una migliore compatibilità elettromagnetica (EMC) e prestazioni di scarica elettrostatica (ESD), oltre a caratteristiche quali: Comportamento passivo ideale verso il bus CAN quando la tensione di alimentazione è disattivata. Le tre modalità operative (Standby, Normal e Silent Mode) e le caratteristiche di sicurezza dedicate rendono il Microchip ATA6560 una scelta eccellente per tutti i tipi di reti CAN ad alta velocità, in particolare per i nodi che richiedono una modalità a basso consumo con capacità di risveglio tramite il bus CAN.
Per acquistare l'ATA6560 o ottenere ulteriori informazioni, si prega di contattare qualsiasi rappresentante di vendita Microchip o distributore mondiale autorizzato.
Caratteristiche del prodotto
Completamente conforme a ISO 11898-2,-5, SAE J2284
Pronto per CAN FD
Velocità di comunicazione fino a 5Mbit/s
Bassa emissione elettromagnetica (EME) ed elevata immunità elettromagnetica (EMI)
Ricevitore differenziale con ampio intervallo di modalità comune
Modalità silenziosa (solo ricezione)
Possibilità di risveglio remoto tramite bus CAN
Comportamento funzionale prevedibile in tutte le condizioni di alimentazione
Il ricetrasmettitore si disimpegna dal bus quando non è alimentato
Rilevamento del bloccaggio recessivo RXD
Elevata capacità di gestione delle scariche elettrostatiche (ESD) sui pin del bus
Pin del bus protetti dai transitori in ambienti automobilistici
Funzione di time-out dominante dei dati di trasmissione (TXD)
Rilevamento di sottotensione su VCC
---
