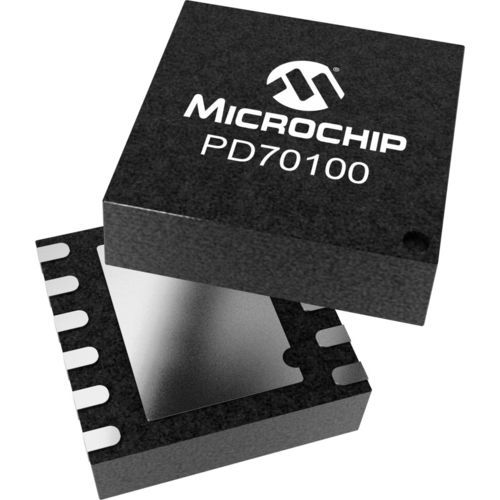

Microchip programmabile PD70100

analogico

Il dispositivo PD70100 fa parte della serie di dispositivi alimentati (PD) Power over Ethernet (PoE) di Microchip. Il dispositivo trasmette alimentazione e dati analogici integrati in un unico pacchetto a 12 pin. Viene utilizzato nei PD, consentendo così ai dispositivi di rete di nuova generazione di condividere alimentazione e dati sullo stesso cavo. Il PD70100 di Microchip è ottimizzato per applicazioni PD conformi agli standard IEEE 802.3af Type 1. I componenti della famiglia di circuiti integrati possono essere utilizzati sia in applicazioni interne che esterne. La famiglia di dispositivi è conforme a tutti gli standard PD, quali: - Rilevamento - Classificazione - Interruttore di isolamento integrato con limitatore di corrente di spunto e protezione da sovracorrente Inoltre, i dispositivi sono dotati di un meccanismo di scarica per un condensatore di ingresso CC/CC, che garantisce una rapida capacità di ri-rilevamento nel caso in cui la spina RJ-45 venga scollegata e ricollegata in un breve lasso di tempo. Caratteristiche del prodotto Progettato per supportare le applicazioni IEEE 802.3af Tipo 1 Rilevamento PD e firma di classificazione programmabile Disconnessione del resistore di firma dopo il rilevamento Interruttore di isolamento 0,6O integrato e limitatore di corrente di spunto Corrente di offset inferiore a 10 µA durante il rilevamento Singolo ingresso di tensione CC (37 V - 57 V) Ampio intervallo di temperatura operativa: da -40°C a 85°C Protezione termica on-chip dFN a 12 pin, 3 × 4 mm MSL3, conforme a RoHS
