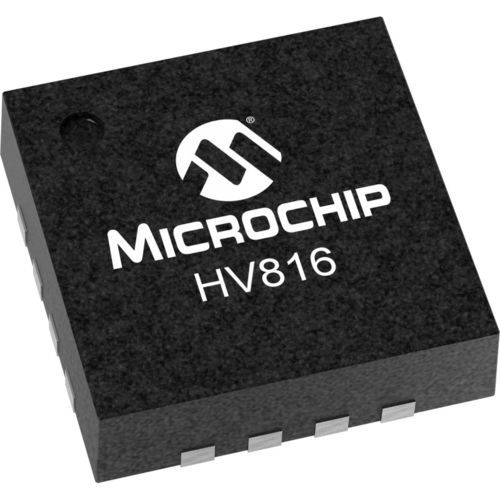

Microchip analogico HV816

L'HV816 è un driver per lampade elettroluminescenti (EL) ad alta tensione progettato per pilotare una capacità della lampada fino a 150nF, ovvero un'area di circa 42 pollici quadrati. È composto da un convertitore boost seguito da un ponte H. Il convertitore boost produce una tensione di uscita regolata, impostata su un valore nominale di 180 V mediante una tensione di riferimento interna. Il ponte H viene utilizzato per produrre un'uscita differenziale e la lampada EL vedrà quindi ±180V (360V picco-picco). L'HV816 dispone di due oscillatori interni, uno per il controllo della frequenza di commutazione del convertitore boost e l'altro per il controllo della frequenza di commutazione del ponte H. Il controllo separato di ciascuna frequenza di commutazione consente di controllare la frequenza di commutazione della lampada. Il controllo separato di ciascuna frequenza di commutazione consente una certa flessibilità nella progettazione del circuito. La tensione d'ingresso operativa è compresa tra 2,7 e 5,5 V, ma le interfacce Enable (EN) e Select (SEL) accettano livelli logici alti fino a 1,5 V. L'ingresso EN serve ad accendere e spegnere il dispositivo. L'ingresso SEL serve per il controllo logico esterno della frequenza di commutazione del ponte H, se necessario. Lo stadio del convertitore boost HV816 utilizza un singolo induttore e un numero minimo di componenti esterni. La tensione di ingresso all'induttore può essere diversa dalla tensione di ingresso all'HV816 (alimentazione split). L'induttore esterno è collegato tra i pin LX e VDD oppure, per le applicazioni con alimentazione separata, tra il pin LX e una tensione di alimentazione superiore (indicata come VIN nel diagramma a blocchi).
