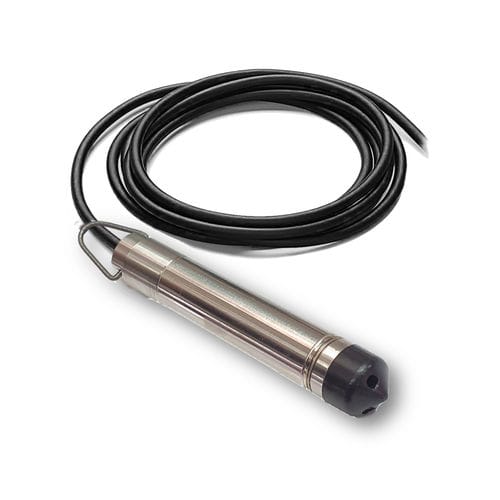

Sensore di livello piezoresistivo PIEZO ST

per acqua2 cavi4-20 mA

Descrizione
La sonda piezometrica PIEZO ST consente il monitoraggio continuo del livello dell'acqua in pozzi, fiumi, laghi e falde acquifere. La sonda idrostatica PIEZO ST è anche impiegata per l'automazione di pompe tramite relè di controllo.
La sonda è dotata di una cella piezoristiva che misura la pressione idrostatica (proporzionale alla profondità dell'acqua). I dati di pressione vengono convertiti in un segnale elettrico e condizionati in un loop 4-20 mA.

Principio di funzionamento
La sonda viene immersa sul fondo di un pozzo, trivellazione o serbatoio. Il sensore piezoristivo misura la pressione esercitata dalla colonna d'acqua sopra la sonda; questo segnale viene trasformato in un'uscita elettrica proporzionale all'altezza dell'acqua e trasmesso a un quadro di controllo, datalogger o PLC.

Applicazioni tipiche

• Monitoraggio di falde, pozzi, fiumi e laghi
• Gestione delle risorse idriche e agricoltura
• Ingegneria ambientale e lavori di costruzione
• Automazione e controllo pompe (tramite relè di controllo)

Accessori consigliati

• FIX-CAB (fermacavo per fissaggio e regolazione dell'altezza)
• Scatola di giunzione per estensione del cavo di segnale
• Protezione contro sovratensioni per protezione da picchi

Caratteristiche / specifiche tecniche

• Colonna d'acqua a piena scala: regolabile da 1 mH2O a 500 m (piena scala, 20 mA, impostata in fabbrica al valore richiesto)
• Segnale di uscita: loop di corrente 4-20 mA (4 mA = 0 m ; 20 mA = piena scala)
• Alimentazione elettrica: alimentazione in continua 6 a 38 V
• Consumo: valore del segnale (mA)
• Cella di misura: Hastelloy C276
• isteresi: 0,05%
• Temperatura di funzionamento: 0 °C a 40 °C
• Corpo: acciaio inox AISI 316L
• Cavo: 2 conduttori 0,22 mm², fornito di serie con 10 m di cavo PU
• Peso della sonda: 370 g
• Dimensioni: altezza 130 mm - diametro 25 mm
