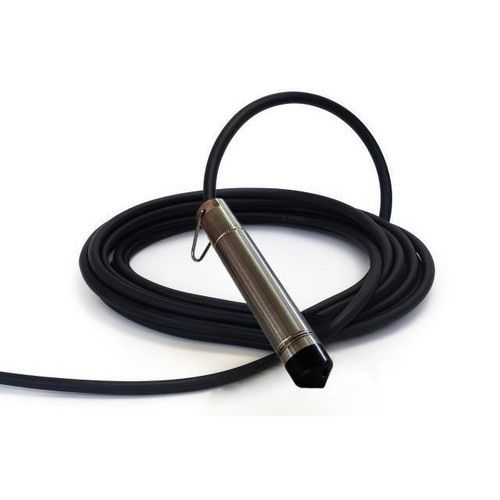

Sensore di livello piezoresistivo PIEZO HR

per acqua2 cavi4-20 mA

Presentazione
La sonda piezometrica PIEZO HR (Alta Resistenza) è un sensore di livello idrostatico progettato per il monitoraggio continuo dei livelli d'acqua in ambienti aggressivi (acqua di mare, applicazioni chimiche). È inoltre utilizzata per l'automazione di pompe tramite un relè di controllo. La sonda converte la pressione idrostatica in un segnale elettrico condizionato su loop 4-20 mA.

Principio di funzionamento
La sonda contiene una cella piezoristiva che misura la pressione esercitata dalla colonna d'acqua sopra la sonda. Questa pressione, proporzionale all'altezza della colonna d'acqua, viene convertita in un segnale elettrico (loop 4-20 mA) per ottenere la lettura continua del livello piezometrico.

Installazione e collegamento
La sonda può essere sospesa tramite la guaina del cavo o installata con un cavo di supporto in acciaio inox dotato di anello di sollevamento. Si raccomanda l'uso dell'accessorio di fissaggio FIX-CAB per fissare correttamente il cavo alla profondità desiderata. Evitare l'uso di fascette o elementi stringenti che possano danneggiare il cavo e causare infiltrazioni per capillarità. Il collegamento elettrico deve essere effettuato in una scatola di derivazione non ermetica (pressione interna pari a quella atmosferica) e la scatola non deve mai essere posizionata all'interno del serbatoio. Il cavo e il capillare possono essere prolungati con un cavo di segnale standard.

Accessori consigliati

• FIX-CAB (fissaggio / accessorio di ancoraggio del cavo)
• Scatola di giunzione (prolungamento del cavo di alimentazione)
• Scaricatore di sovratensione (protezione contro sovratensioni)

Documentazione
Scheda tecnica disponibile (es.: scheda tecnica - Sonda idrostatica PIEZO ST indicata nella pagina; esempio di dimensione: pdf : 268.04 KB).

Caratteristiche / dati tecnici

• Altezza colonna d'acqua: fondo scala configurabile da 2 mH2O a 20 m (fondo scala impostato in fabbrica al valore richiesto; 20 mA = fondo scala, 4 mA = 0 m).
• Segnale di uscita: loop di corrente 4-20 mA (4 mA = 0 m, 20 mA = fondo scala).
• Caratteristiche elettriche: alimentazione DC 6 a 38 V.
• Corpo: Hastelloy C276.
• Cella di misura: Hastelloy C276.
• Isteresi: 0,05 %.
• Temperatura di esercizio: 0 °C a 40 °C.
• Consumo: corrente di loop (4-20 mA).
• Cavo: 2 conduttori 0,22 mm²; fornito di serie con 10 metri di cavo in PU.
• Peso della sonda: 370 g.
• Dimensioni: lunghezza 130 mm – diametro 25 mm.
