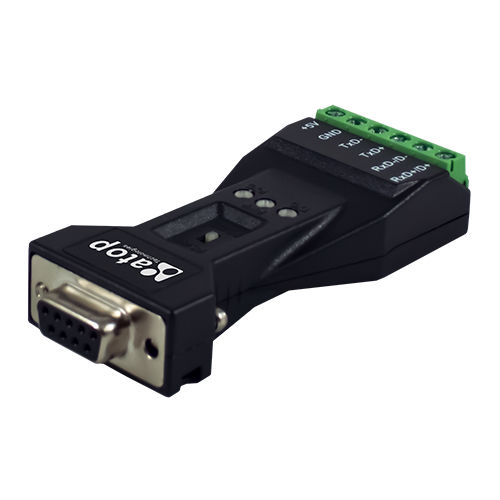

Convertitore di media SS100

di segnaledi potenzadi temperatura

Compatto plug-on RS-232 a RS-485/422 media converter - Velocità massima di comunicazione: 500Kbps - Temperatura di grado industriale: -40~85°C - Protezione ESD (IEC 61000-4-2: protezione ESD livello 3) - Alimentazione esterna non richiesta (quando la linea di segnale RTS/DTR è abilitata) - Dimensioni compatte - Auto Toggling basato su hardware - Modalità RS422/RS485 selezionabile tramite interruttore esterno - Resistenze di terminazione integrate da 120Ω, selezionabili da un interruttore esterno - Isolamento 3kV - Indicatore di alimentazione della porta a LED I media converter SS100/SS100SiS forniscono una conversione completa del segnale tra RS-232 e RS-422/485, senza richiedere una fonte di alimentazione esterna. Si tratta di una soluzione rapida ed efficiente per superare i limiti di distanza della RS232 o per il collegamento a dispositivi industriali con un'interfaccia RS422/RS485. I convertitori supportano sia l'RS-485 half-duplex a 2 fili che l'RS-422/485 full-duplex a 4 fili, ed è possibile selezionare la modalità tramite DIP switch senza bisogno di software aggiuntivo. Il controllo automatico della direzione dei dati è fornito per RS-485. In questo caso, il driver RS-485 viene abilitato automaticamente quando il circuito rileva l'uscita TxD dal segnale RS-232. Ciò significa che non è richiesto alcuno sforzo di programmazione per controllare la direzione di trasmissione del segnale RS-485. Alimentazione della porta su RS232 La porta RS-232 dell'SS100/SS100SiS è una presa DB9 femmina che può collegarsi direttamente al PC host, utilizzando le linee RTS/DTR per ricevere l'alimentazione necessaria al funzionamento. Indipendentemente dal fatto che il segnale sia alto, il può ottenere abbastanza potenza dalla linea dati. SS100-SiS, la versione con isolamento, richiede ancora un'alimentazione esterna.
