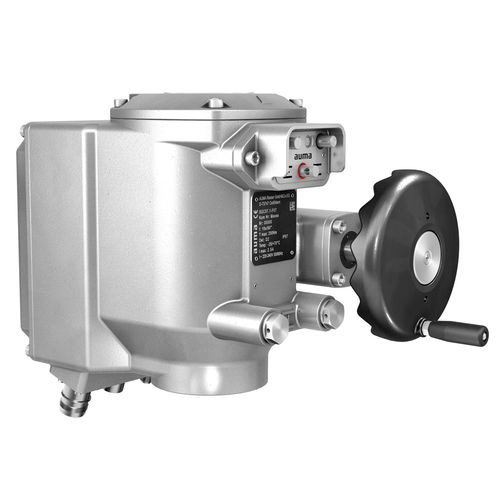

I "piccoli" attuatori angolari elettrici con unità di controllo integrata.
Tutti i parametri possono essere impostati direttamente sull'attuatore. L’unità di controllo integrata include i finecorsa, l’alimentatore e l’interfaccia verso il sistema di controllo. L’unità di controllo arresta l'attuatore al raggiungimento di un finecorsa della valvola, al surriscaldamento del motore o a un sovraccarico della coppia.
Tutte le parti della custodia sono realizzate in alluminio, rendendo molto leggero l'attuatore.
Gli attuatori SGC sono progettati per il servizio di intercettazione e il servizio di tasteggio posizionamento (classi A e B) / (Duty cycle S2 – 15 min), gli attuatori SGCR per il servizio modulante (classe C) Duty cycle S4 - 40%.
Caratteristiche costruttive SGC e SGCR
Angolo di rotazione da 82° a 98°
Tempo di manovra per 90° da 4 s a 90 s
Arresto per posizione o per coppia
Motore a velocità variabile, brushless
Segnale di feedback da 4 a 20 mA oppure tramite interfaccia fieldbus
Volantino per azionamento manuale
Condizioni ambientali
Grado di protezione elevato
Protezione anticorrosione di alto livello
Elevata resistenza agli shock
Opzioni
Pulsantiera di comando separato dall'attuatore
Interfacce
Ingressi di comando di diverse tensioni (DC/AC)
Relè di segnalazione a potenziale libero per la segnalazione dello stato
