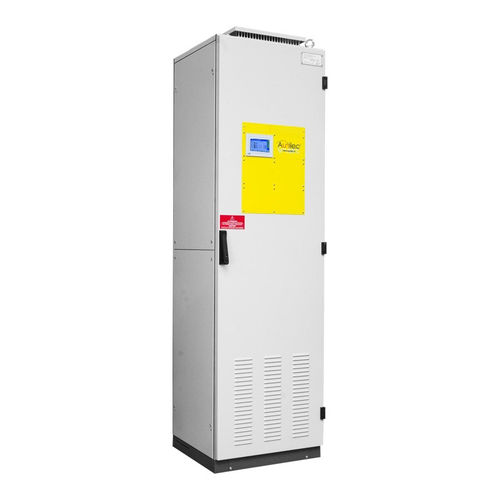

Convertitore DC/AC on-line INV

trifasead alta frequenzaPWM

La serie AUNILEC INV offre una gamma di inverter mono e trifase con ponte di conversione di potenza IGBT. Il sistema è stato progettato per fornire continuamente corrente alternata a bassissime armoniche ai carichi critici. L'interruttore statico integrato è in grado di eseguire automaticamente operazioni di commutazione rapida sulla linea DC, solo in caso di black-out, per aumentare sostanzialmente l'efficienza globale; può inoltre eseguire una conversione ON-LINE, in cui la forma d'onda è sempre generata dall'inverter, garantendo così una forma d'onda stabile e non distorta. In questo caso il carico viene commutato sulla linea di emergenza solo in caso di guasto dell'inverter. Il sistema di controllo rapido e la tecnologia PWM ad alta frequenza consentono di collegare l'inverter a carichi non lineari con una distorsione della forma d'onda molto bassa. Il display grafico consente di visualizzare un diagramma a riga unica di facile comprensione che mostra lo stato attuale dell'inverter e dell'interruttore statico, fornendo così una panoramica accurata degli allarmi e delle misure. Specifiche tecniche - Uscita AC pulita e stabile con THD 98%; modalità on-line: >93%. - Interruttore di by-pass manuale, che consente di eseguire operazioni di manutenzione senza scollegare il carico. - Possibilità di alimentare un carico non lineare con una distorsione minima grazie alla tecnologia IGBT ad alta frequenza. - Protezione con fusibili sia sull'inverter che sulla linea di emergenza, con identificazione del fusibile bruciato e inserimento automatico sul ramo funzionale. - Ampia gamma di tensioni di ingresso. - Controllo digitale a microprocessore (DSP + PLD).
