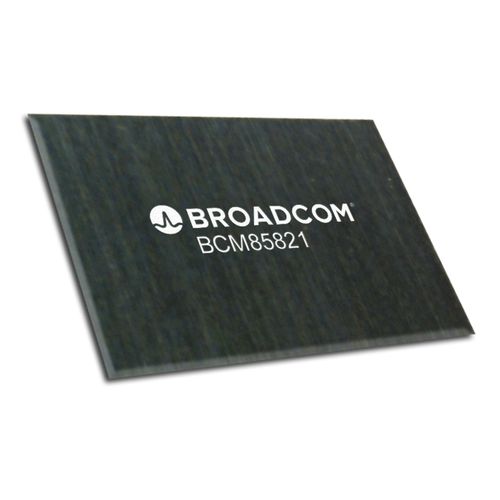

Modulo ricetrasmettitore Ethernet BCM85821

Il Broadcom® BCM85821 è il ricetrasmettitore PHY 800GbE PAM-4 a più alte prestazioni e a più basso consumo del settore, in grado di pilotare quattro corsie di PAM-4 da 226 Gb/s a 113 Gbaud, supportando al contempo 400G DR1.2 e 1.6T DR4.2. Il BCM85821 sfrutta la piattaforma tecnologica del ricetrasmettitore PAM-4 a 5 nm leader di mercato, già collaudata con il BCM85812, e fornisce un percorso per accelerare la disponibilità dei moduli ottici OSFP-XD da 1,6T. L'avanzata tecnologia DSP di Broadcom e le tecniche di equalizzazione compensano gli impairment ottici, mantenendo i moduli ottici collegabili a bassa potenza e le soluzioni ottiche co-packaged per consentire l'implementazione di ASIC switch a 51,2 Tb/s e a densità superiore. Il BCM85821 incorpora una serie di funzionalità altamente differenziate, tra cui opzioni di funzionalità FEC leader di mercato e interoperabilità SerDes degli switch ASIC lato client, per fornire un vantaggio competitivo senza pari al mercato. In modalità 800 GbE, il BCM85821 converte otto corsie da 106 Gb/s dal lato client in quattro corsie da 226 Gb/s per gestire i collegamenti ottici PAM-4 ad alta densità di prossima generazione all'interno dei moduli OSFP-XD. Il BCM85821 dispone anche di una barra trasversale sul lato client per facilitare l'instradamento nei circuiti stampati. La sintesi del clock on-chip viene eseguita da un clock di riferimento a basso costo da 312,5 MHz o 625 MHz attraverso loop phaselocked ad alta frequenza e basso jitter Caratteristiche Il PHY PAM-4 a chip singolo 4 × 200G gestisce 800GbE su ottica: Lato client: 8 × 106G PAM-4 Lato linea: 4 × 226G PAM-4 (codice interno 128,120 con padding a 2 bit) Supporta il cambio in avanti per la retrocompatibilità con i moduli ottici 400G
