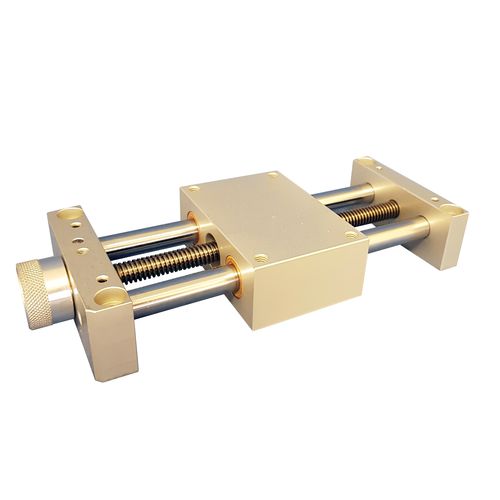

Tavola di posizionamento XY Type 309B/C

XYZYZmanuale

Tavola di posizionamento manuale economica azionata da una vite a piombo. Azionato dalla manopola di presa. Guidato da 2 aste su cuscinetti in bronzo. Opzioni : Indicatore di posizionamento Bloccaggio della posizione Piastra di base (con o senza righello) Montaggio su tavola XY o YZ Utilizzo di tavoli manuali economici La movimentazione avviene tramite una manopola di presa fornita con il tavolo. Il bloccaggio in posizione avviene sulla vite trapezoidale, in posizione B1 (sopra la piastra frontale) o in posizione B2 (all'estremità della piastra terminale) a seconda dell'accesso e dello spazio disponibile. La posizione è visualizzata da un indicatore meccanico o da un righello sulla piastra di base. Il fissaggio al telaio avviene tramite le 2 piastre terminali (fori laminati) o tramite la piastra terminale in versione "asse Z" per applicazioni verticali. La precisione di posizionamento delle tavole manuali economiche La precisione di posizionamento assiale di queste tavole è <0,20 mm (in pratica da 0,05 a 0,15 mm), poiché il gioco assiale viene in gran parte eliminato dopo il bloccaggio in posizione, rimanendo solo il gioco assiale del sistema vite-dado trapezoidale poiché il gioco nel cuscinetto di trasmissione viene rimosso. Con la gamma 309F è disponibile una versione di vite a passo fine intercambiabile al 100% (passo 1 e 1,25 mm). Assemblaggio di tavole manuali a 2 o 3 assi Combinazione in tavola manuale XY: per la creazione di una tavola trasversale XY, le tavole possono essere montate una sopra l'altra utilizzando la piastra di base della tavola superiore. Combinazione in tavola manuale YZ: la tavola verticale in versione "asse Z" viene montata sul corpo della tavola orizzontale, direttamente o con filettature aggiuntive sul corpo.
