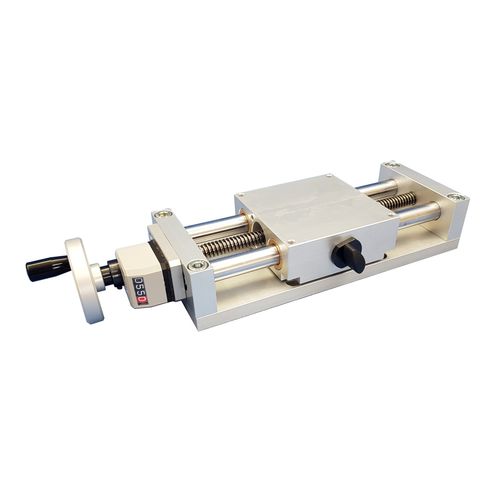

Tavola di posizionamento manuale Type 309D/G/L/M

lineare1 assedi precisione

Tavola di posizionamento manuale azionata da una vite di piombo Guidato da 2 aste su cuscinetti in bronzo o boccole a sfera Opzioni : Volantino o manopola di presa Indicatore di posizionamento Bloccaggio della posizione Montaggio nel tavolo di posizionamento XY manuale Tavole manuali di precisione La guida è assicurata da 2 aste su 4 cuscinetti in bronzo calibrati (gioco ridotto) o da 4 boccole a sfera per una guida senza gioco. La lunghezza della guida delle tavole a corpo lungo (309L/M) consente di accettare grandi carichi e coppie. La precisione di posizionamento assiale di queste tavole è <0,15 mm (in pratica da 0,02 a 0,10 mm). Tuttavia, il bloccaggio in posizione viene effettuato sul carrello, mediante pressione su un'asta di guida, in modo da eliminare il gioco assiale del dado della vite trapezoidale dopo il bloccaggio. Tavole incrociate manuali XY o YZ Per la creazione di tavole incrociate XY, le tavole vengono montate una sull'altra direttamente dal corpo (solo nella versione con corpo lungo) con l'opzione 308922 * che prevede la realizzazione di fori lisci nel corpo di una tavola. Per combinare 2 tavole in YZ, è preferibile utilizzare una tavola di sollevamento per l'asse Z, montata con la sua estremità sul corpo della tavola orizzontale. Volantino, indicatore e corsa massima delle tavole manuali L'uscita dell'albero è filettata per avvitare direttamente il volantino o la manopola con o senza indicatore di posizione. Considerare la visualizzazione inversa degli indicatori quando la tavola è montata verticalmente. La corsa massima realizzabile è di 750 mm, ma è possibile produrre qualsiasi corsa intermedia. Altre tavole manuali Questa gamma è completata dalle tavole di sollevamento fissate da un'estremità e dalle tavole con passo invertito (i 2 corpi si avvicinano o si allontanano simmetricamente); per le applicazioni più semplici, consigliamo le tavole economiche.
