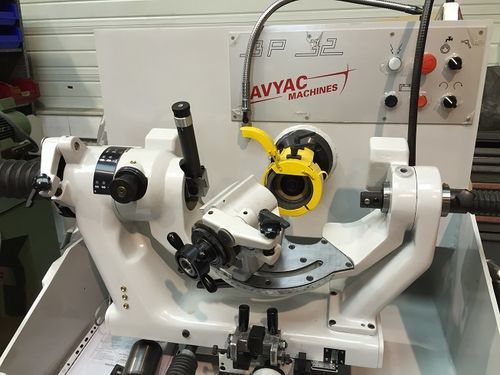

Affilatrice per punte 3P32

manualeCBN

Presentazione
La 3P32 è una macchina per l'affilatura di punte con diametri Ø3–32 mm, disponibile ricondizionata, retrofit oppure nuova. È progettata per il riaffilatura in officina di punte e utensili da taglio correlati.

Punti chiave

• DIVERSITÀ: Affila punte HSS e in carburo, punte per strutture metalliche, Gundrills per fori profondi, frese a 2 e 3 denti, alesatori e punte a gradini.
• REDDITIVITÀ: Esempio: con 50 punte HSS riaffilate al giorno, la 3P32 può risultare conveniente in meno di un anno (sulla base del costo medio di riaffilatura).
• SEMPLICITÀ: Le posizioni di affilatura (angolo di spoglia, angolo di assottigliamento, angolo di taglio) sono impostate da arresti o tacche, evitando la lettura del nonio e riducendo gli errori operatore.
• VELOCITÀ: Tempi di affilatura brevi — circa 2 minuti per una punta HSS da 20 mm.
• QUALITÀ: Alta concentricità dell'insieme testa e pinze (pinze biconiche con passi di 0,25 mm) che garantisce simmetria dei taglienti; raffreddamento integrato per risultati omogenei.
• ECONOMIA: Bassi costi di manutenzione grazie a parti d'usura sovradimensionate; una sola mola può eseguire smussatura e assottigliamento, riducendo l'inventario di mole.
• SICUREZZA: Tecnologia consolidata con centinaia di unità in servizio nel mondo.

Applicazioni / Tipi di rettifica
Cruciforme, a 3 spoglie, lamiera, tagliente smussato, 3 labbra, Gundrills.

Note
Disponibile ricondizionata, retrofit o nuova. Sistema di raffreddamento integrato. Una sola mola per smussatura e assottigliamento. Sistema di pinze ad alta concentricità.

Specifiche tecniche

• Dimensioni (L×P×H): 1 450×1 180×1 050 mm
• Peso: 700 kg
• Diametri lavorati: Ø 3–32 mm
• Motore mandrino: 1,1 kW / max 4 700 rpm
• Mole: Ø 100 mm – vitrificate, CBN o diamante
• Sistema di raffreddamento: Portata 30 l/min, emulsione
• Tipi di rettifica: cruciforme, 3 spoglie, lamiera, smusso su tagliente, 3 labbra, Gundrills
