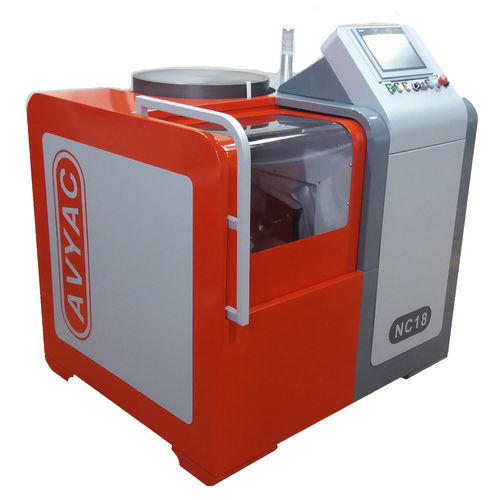

Affilatrice per attrezzi da taglio NC 18

per puntedi elettrodiper utensili da incisione

La NC18 è una soluzione di rettifica automatizzata a 5 assi ultracompatta, progettata per la produzione in serie o la riaffilatura di punte e utensili cilindrici (in metallo duro e HSS). Sviluppata in Francia da Avyac Machines, combina una cinematica a corsa ultracorta con l'automazione completa per massimizzare la produttività per unità di superficie.

Specifiche tecniche e capacità di lavorazione
Per soddisfare le esigenze delle officine di tornitura e lavorazione di precisione, la NC18 vanta specifiche rigorose:

• Capacità di serraggio: da Ø1 a 8 mm nella configurazione standard (pinze W12), estendibile fino a 14,5 mm come optional (pinze W20 o mandrino a 6 griffe).
• Lunghezza massima dell'utensile: fino a 320 mm (o 350 mm a seconda della configurazione).
• Azionamento e mole abrasive: Un elettromandrino pressurizzato e sigillato da 2,2 kW (da 6000 a 9000 giri/min) aziona direttamente mole abrasive diamantate o in CBN da Ø100 mm senza parti intermedie, garantendo una concentricità assoluta.
• Ingombro ridotto: Le dimensioni compatte di 1400 x 1200 x 1500 mm e il peso di 1000 kg ne facilitano l'integrazione in qualsiasi linea di produzione.

Automazione, precisione e componenti di alta qualità (affidabilità)
L'affidabilità della NC18 si basa sull'utilizzo di tecnologie collaudate fornite da leader mondiali del settore:

• Controlli CNC all'avanguardia: Disponibili di serie con un'intuitiva interfaccia B&R (Power Panel PPC2100) o come opzione ad alte prestazioni con il controllo SIEMENS SINUMERIK ONE / 840D SL su touchscreen.
• Misurazione e indicizzazione micrometrica: Integrazione di una sonda di precisione MARPOSS (accuratezza di 5 micron) con doppio stilo per il rilevamento automatico della lunghezza della punta, della scanalatura e della posizione del bordo della scanalatura.
• Autonomia produttiva: Caricatore rotativo automatico a gravità con una capacità fino a 300 utensili, combinato con un serbatoio di refrigerante integrato da 80 litri (portata di 60 l/min) e un sistema antincendio integrato, essenziale per il funzionamento autonomo con olio puro.

Versatilità geometrica e redditività
Il software integrato di Avyac consente agli operatori, dopo un brevissimo periodo di formazione (concetto Plug & Play), di programmare una vasta gamma di profili con una singola mola standard:

• Utensili compatibili: Punte elicoidali (rettifica conica o sfaccettata), punte a 3 scanalature, punte a gradini, punte piatte, maschi, punte per foratura profonda (Gundrills), frese a 1-4 scanalature, punzoni, punzoni, elettrodi di tungsteno e utensili per incisione.
• Risparmio sui costi operativi: tempi di setup drasticamente ridotti, cinematica a 5 assi ottimizzata per cicli di lavoro brevi ed espulsione pneumatica delicata dell'utensile in olio per preservare la geometria del tagliente.
