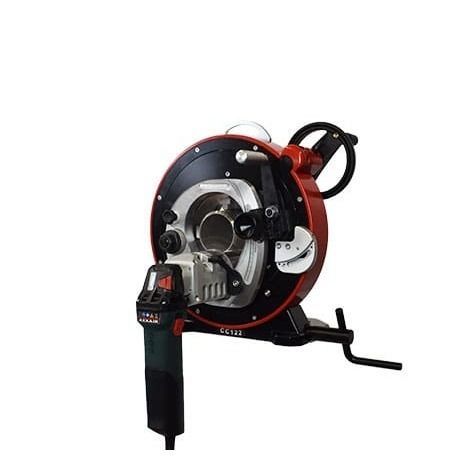

Smussatrice elettrica GA122 series

portatileorbitaleper preparazione di cordone di saldatura

Panoramica
La smussatrice orbitale GA122 è progettata per la preparazione precisa ed efficiente dei tubi in vista della saldatura. Intervallo diametri: 0,625 - 4,5 in / 15 - 119 mm. Le teste di fresatura ad alta velocità con inserti in carburo asportano materiale molto più rapidamente rispetto agli inserti HSS. Il processo brevettato senza lubrificanti elimina la necessità di pulire i tubi prima della saldatura. La gamma GA utilizza lo stesso telaio delle macchine di taglio orbitali AXXAIR CC e può essere convertita in macchina da taglio o da saldatura tramite kit di conversione, offrendo una soluzione versatile per la preparazione dei tubi.

Caratteristiche principali

• Intervallo diametri: 0,625 - 4,5 in / 15 - 119 mm.
• Teste di fresatura ad alta velocità con inserti in carburo per rimozione materiale rapida e smussature precise.
• Processo brevettato senza lubrificante — nessuna pulizia preliminare richiesta.
• Stesso telaio delle macchine AXXAIR CC; convertibile in taglio o saldatura con kit di conversione.
• Sistema di serraggio concentrico in acciaio inossidabile con molteplici punti di contatto per aumentare il campo di smussatura e prevenire la deformazione del tubo.
• Opzionale: sistema automatico di rotazione e bloccaggio per maggiore ripetibilità e produttività.

Vantaggi del prodotto

• Serraggio concentrico in acciaio inossidabile con numerosi punti di contatto che migliora la qualità dello smusso e previene deformazioni; ganasce inox proteggono dalla contaminazione.
• Ruota di rotazione studiata per garantire una rotazione fluida, prolungando la vita degli inserti in carburo e migliorando la qualità dello smusso.
• Rotazione e bloccaggio automatici opzionali per aumentare ripetibilità e produttività in produzione.
• Inserti in carburo con prestazioni superiori rispetto agli HSS; tipi standard: V (30° / 37,5° / 45°) e J (10°).
• Leva di penetrazione a molla e sistema di tracciamento per un ingaggio costante della lama, prolungando la vita degli inserti e migliorando la sicurezza e facilità d'uso.
• I modelli possono essere equipaggiati con banchi di supporto per tubi lunghi e kit di conversione per taglio, smussatura e saldatura.

Specifiche tecniche

• Modello: GA122
• Codice: GA122-M1 / GA122-M2
• Intervallo diametri: 0,625 - 4,5 in / 15 - 119 mm
• Capacità smussatura (spessore): fino a 0,3 in / 8 mm
• Velocità testa di fresatura: 2050 - 7300 giri/min
• Potenza motore elettrico: 1700 W
• Tensione: 110 o 220 V
• Frequenza: 50 / 60 Hz
• Potenza acustica max.: 99 dB
• Livello di vibrazione: < 2.5 m/s2
• Peso unitario: 42 kg / 93 lb
• Dimensioni macchina: 443 x 541 x 304 mm
• Dimensioni imballo: 630 x 450 x 720 mm
• Peso imballato: 48 kg / 106 lb
• * a seconda del tipo di inserti e del materiale del tubo
