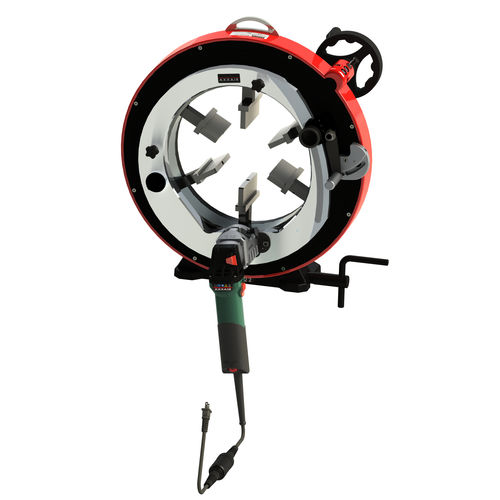

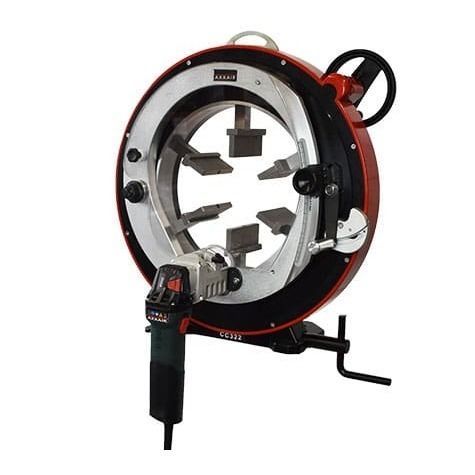

Smussatrice elettrica GA322

portatileorbitaledi precisione

Panoramica
La smussatrice orbitale GA322 è progettata per la preparazione precisa e ripetibile delle saldature su tubi. Intervallo di diametri: 5,5 – 12,750" (141 – 328 mm). Le teste di fresatura ad alta velocità con inserti in carburo asportano materiale molto più rapidamente rispetto agli inserti HSS. Il processo brevettato senza lubrificante riduce le operazioni di pulizia prima della saldatura e aumenta la produttività. Il telaio è comune alle macchine di taglio orbitali AXXAIR CC e può essere convertito con kit dedicati per taglio o saldatura.

Caratteristiche di design e funzionalità
Adatta per applicazioni industriali che richiedono ripetibilità e finitura costante dello smusso. Sono disponibili kit di conversione, sistema di rotazione e bloccaggio automatico opzionale e banchi di supporto per tubi lunghi per eseguire taglio, smussatura e saldatura con la stessa macchina.

Vantaggi del prodotto

• Sistema di serraggio concentrico in acciaio inox con numerosi punti di contatto: amplia il campo di lavoro e riduce le deformazioni del tubo; ganasce inox proteggono dalla contaminazione.
• Ruota di rotazione specifica per una rotazione fluida, aumentando la durata degli inserti e migliorando la finitura dello smusso.
• Opzione di rotazione e bloccaggio automatico per maggiore ripetibilità e cicli più rapidi.
• Inserti in carburo per rimozione materiale più rapida rispetto agli HSS; disponibili in V (30° / 37,5° / 45°) e J (10°).
• Leva di penetrazione a molla e sistema di tracciamento per un innesto regolare della lama, garantendo smussature uniformi e sicure.
• Compatibile con banchi di supporto per tubi lunghi e kit di conversione per eseguire taglio, smussatura e saldatura con un unico telaio.

Tabella riassuntiva (specifiche principali)
Descrizione: GA322
Codice articolo: GA322-M1 / GA322-M2
Intervallo di diametri: 5,5 – 12,750" / 141 – 328 mm
Capacità smussatura (spessore parete)*: Fino a 0,3" / 8 mm
Velocità testa di fresatura: 2050 – 7300 rpm
Potenza motore elettrico: 1700 W
Tensione: 110 o 220 V
Frequenza: 50 / 60 Hz
Potenza acustica max.: 99 dB
Livello di vibrazione: < 2.5 m/s2
Peso unitario: 71 kg / 157 lbs
Dimensioni macchina: 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
Dimensioni imballo: 37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
Peso imballo: 80 kg (176 lbs)
*a seconda del tipo di inserti e del materiale del tubo

Caratteristiche / specificazioni tecniche

• Modello: GA322
• Codici: GA322-M1 / GA322-M2
• Intervallo tubi (Ø esterno): 5,5 – 12,750" (141 – 328 mm)
• Capacità smussatura: fino a 0,3" (8 mm)
• Velocità testa fresatura: 2050 – 7300 rpm
• Motore: 1700 W
• Tensione: 110 V o 220 V
• Frequenza: 50 / 60 Hz
• Livello sonoro: 99 dB (max)
• Livello vibrazione: < 2.5 m/s2
• Peso: 71 kg (157 lbs)
• Dimensioni macchina: 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• Dimensioni imballo: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• Peso imballo: 80 kg (176 lbs)
• Inserti: inserti in carburo standard (V 30° / 37,5° / 45°, J 10°)
