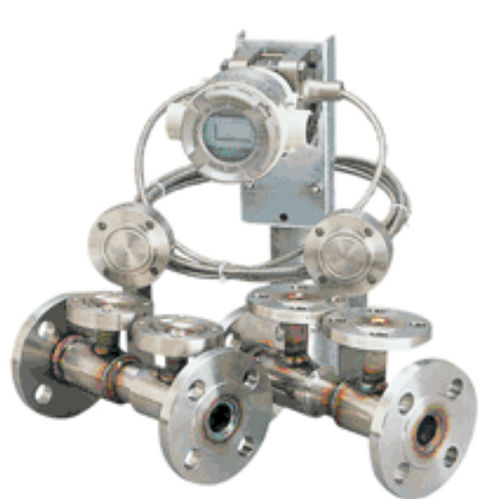

Misuratore di portata a pressione differenziale SDR11F

volumetricoper liquidiper gas

Questo flussimetro è dotato di una strozzatura ellittica affusolata nel percorso del flusso che viene utilizzata per misurare la portata rilevando la pressione differenziale tra la strozzatura e la parte precedente del percorso del flusso. La struttura delle sezioni di ingresso della pressione e di rilevamento della pressione differenziale, da cui viene estratta la pressione differenziale, è altamente resistente all'intasamento da depositi o liquami. Di conseguenza, il flussimetro può essere utilizzato per una varietà di fluidi, tra cui liquidi, fanghi, gas, vapore e fluidi bifase solido-gas contenenti polvere, ecc. Si tratta di un flussimetro a pressione differenziale ad alta efficienza energetica con perdite di pressione minime. Contribuisce a ridurre l'anidride carbonica negli impianti industriali. Flusso regolare La strozzatura ha una forma semiellittica le cui sezioni anteriore e posteriore sono lisce e snelle, senza alcun ostacolo al flusso. Il risultato è una produzione altamente precisa e stabile, con un'elevata ripetibilità. Bassa perdita di pressione La perdita di pressione è pari a circa l'8-50% della pressione differenziale generata, che è inferiore (da 1/2 a 1/4 a parità di rapporto di strozzamento) a quella di un orifizio. Di conseguenza, il flussimetro perde poca energia, consentendo l'uso di una fonte di alimentazione più piccola. Risposta rapida Questo misuratore di portata è altamente reattivo, il che consente di seguirlo anche quando il fluido pulsa (fino a 1 Hz). Compatibile con un'ampia gamma di fluidi L'ingresso in pressione ha un diametro maggiore (10-14 mm) rispetto all'orifizio standard. Grazie a questo grande diametro, che non provoca intasamenti, il flussimetro fornisce una misura stabile anche con fluidi contenenti adesivi o sostanze solide
