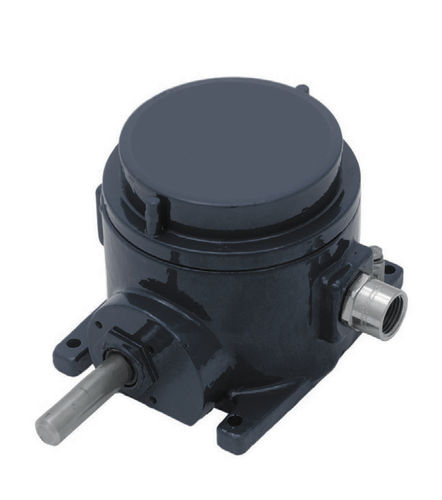

Contatto di fine corsa a camma rotante Getriebeendschalter / Rotary Limit Switch FRX by B-COMMAND

rotativoa ingranaggia riduttore con vite senza fine

Il nuovo finecorsa rotativo FRX omologato ATEX è stato progettato per controllare la movimentazione di macchinari industriali in aree potenzialmente esplosive. Un'atmosfera esplosiva è una miscela di aria e gas, vapori, fumi o polveri combustibili, dove la combustione si propaga rapidamente (esplosione) dopo l'accensione a pressione atmosferica Il finecorsa funziona come controllore ausiliario dei motori elettrici attraverso un'interfaccia di potenza, come un contattore o un PLC. La custodia offre spazio per 2, 3 o 4 interruttori a scatto con contatti in scambio 1NO/1NC. Tutti i contatti NC sono contatti ad apertura positiva per funzioni di sicurezza. Il finecorsa rotativo FRX approvato ATEX e IECEx può essere utilizzato con una velocità massima di 800 rotazioni al minuto I rapporti di rotazione vanno da 1:15 a 1:1578 (rapporti standard 1:20, 1:25, 1:50, 1:75, 1:100) e rapporti di rotazione non standard sono disponibili su richiesta. Per la trasmissione del movimento dall'albero di entrata all'albero di uscita si utilizzano un ingranaggio a vite senza fine e un ingranaggio a denti elicoidali combinati con una o più coppie di ingranaggi a denti dritti. i rapporti di rotazione derivano dall'uso di diverse combinazioni di ruote dentate tra l'albero di entrata e l'albero di uscita, che è collegato alle camme.
