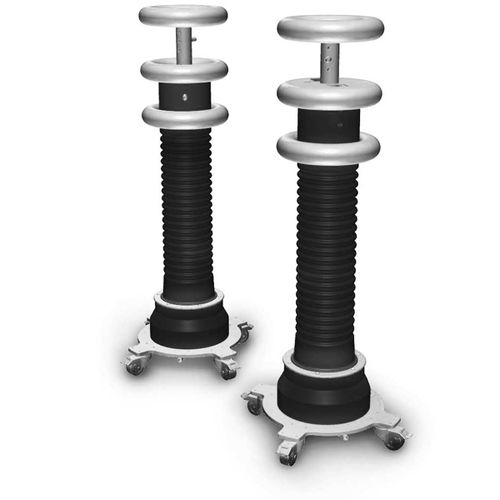

Sistema di misurazione di scarica parziale PDTD200-2

automaticoportatile

Il sistema di diagnotica PDTD200-2 (in combinazione con il set di prova HVA120 o HVA200) offre soluzioni sia portatili che integrate per la diagnostica di cavi di media tensione, macchine rotanti e trasformatori. La diagnostica dei cavi di media e alta tensione offre l'opportunità di rilevare precocemente le vulnerabilità e di effettuare lavori di manutenzione preventiva prima che il cavo si guasti in servizio. Performance: Il sistema di diagnotica PDTD200-2 (in combinazione con un set di test HVA) consente una diagnosi completa PD e TD dei cavi di media tensione, risparmiando così tempo ed evitando il precondizionamento del cavo, che porterebbe a risultati falsi. Diagnostica completa: Il PDTD200-2 consente la misurazione di cavi di diversa lunghezza a frequenza costante, essendo un prerequisito per il confronto dei risultati di PD e TD delle misurazioni precedenti. Applicazione: Adatto per il collaudo di cavi XLPE, PE, EPR e PILC fino a 100 km. Localizzazione PD: Localizzazione precisa dei guasti PD nei cavi con la precisione dell'1% e risoluzione di 0,1 pC per 0,1 m. Sistema completo: In combinazione con il set di prova HVA120 o HVA200 (non in dotazione), PDTD200-2 crea un sistema completo e a valore pieno per un campo di tensione di uscita da 120 a 200 kV. Conformità: Il sistema PDTD200-2 è conforme alle guide IEEE 400.2 e 400.3 e alle norme HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 e alle loro derivazioni locali. Tensione (onda sinusoidale) - 200 kV, 141 kVrms Capacità - PD-2 CC - Filtro PD-2 0.75 nF 0.75 nF Campo di velocità (v/2) - 10 - 150 m/µs Livello di sfondo PD - < 10 pC Tasso di campionamento - 200 MS/s Tan Delta (risoluzione / precisione) - 1 x 10-5 / ± 1 x 10-4
