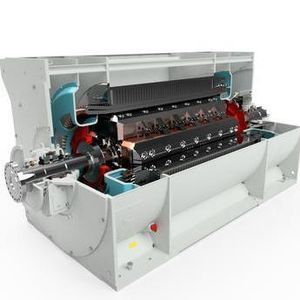

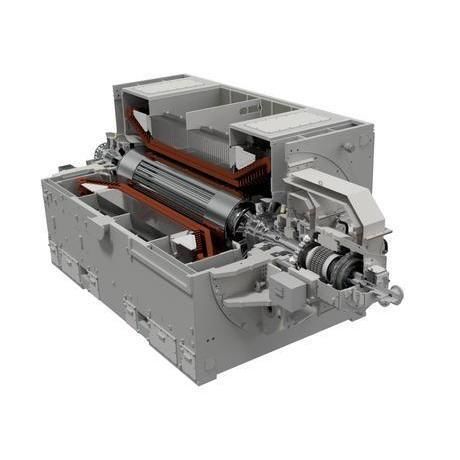

Generatore di frequenza

di tensioneraffreddato ad ariaa basso rumore

Panoramica
I generatori 2 poli raffreddati ad aria BRUSH DAX sono progettati per essere azionati da turbine a vapore o a gas, con potenze continue da 20 a 310 MVA. Disponibili nelle versioni BDAX (eccitazione senza spazzole) e YDAX (eccitazione con spazzole/statica), vantano oltre 3.500 installazioni attive e sono scelti da operatori industriali, EPC e gestori d'impianti per applicazioni di generazione azionate da turbine e di compensazione sincrona.

Statore
Il telaio dello statore è progettato per sopportare sollecitazioni meccaniche in condizioni di guasto. Gli avvolgimenti adottano nastro vetro-mica ricco di resina che garantisce isolamento di classe F per alte temperature.

Rotore
Il rotore è forgiato in un unico pezzo in lega nichel-cromo-molibdeno degassata per elevate proprietà meccaniche. Il conduttore del rotore è una striscia in lega rame/argento ad alta conducibilità con isolamento classe F. Le estremità degli avvolgimenti sono trattenute da anelli di bloccaggio in acciaio austenitico non magnetico 18-18 manganese-cromo.

Eccitazione
L'eccitazione senza spazzole utilizza un eccitatore ad armatura rotante trifase con un raddrizzatore rotante fusibile montato sull'albero. L'eccitazione statica instrada la potenza dal generatore attraverso trasformatori e un raddrizzatore controllato al campo principale tramite anelli di scorrimento.

Specifiche
Tensione: Fino a 20 kV
Eccitazione: Senza spazzole o statica
Isolamento: Classe F
Frequenza: 50 o 60 Hz
Potenza: 20 a 310 MVA
Azionamento: estremità singola o doppia
Driver:

• Turbina a gas aeroderivata
• Turbina a gas heavy-frame
• Turbina a vapore (inclusa geotermia)
• Turboespansore

Standard di progetto: Conformi a IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV e Lloyds.

Opzioni

• Funzionamento a bassa temperatura
• Basso livello di rumore
• Costruzione leggera
• Operazione in aree pericolose
• Più opzioni di scambiatori di calore
• Azionamento a doppia estremità
• Varianti ad alta inerzia
• Varianti a bassa inerzia
• Configurazioni per ambienti severi
• Capace di funzionare come compensatore sincrono

Caratteristiche / Specifiche tecniche

• Serie modello: DAX
• Intervallo di potenza: 20 a 310 MVA
• Tensione massima: Fino a 20 kV
• Frequenze disponibili: 50 Hz o 60 Hz
• Classe di isolamento: F
• Tipi di eccitazione: Senza spazzole (raddrizzatore rotante) o statica (raddrizzatore controllato con anelli di scorrimento)
• Materiale del rotore: Forgiato in un unico pezzo in lega nichel-cromo-molibdeno degassata
• Conduttore del rotore: Striscia in lega rame/argento ad alta conducibilità
• Fissaggi estremità avvolgimenti: Acciaio austenitico non magnetico 18-18 manganese-cromo
• Opzioni di azionamento: singola o doppia estremità; adatte per turbine aeroderivate, turbine heavy-frame, turbine a vapore (inclusa geotermia) e turboespansori
• Conformità: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
