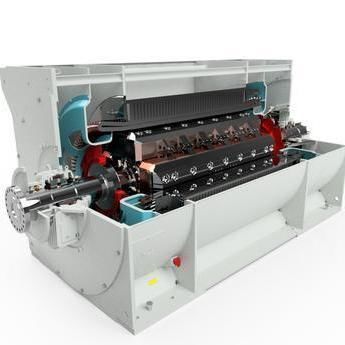

Generatore di frequenza

sincronodi tensioneraffreddato ad aria

Panoramica
Gli alternatori sincroni BRUSH™ Power Generation 4 poli, raffreddati ad aria, sono progettati per l'accoppiamento a turbine (a gas o a vapore) con potenze tipiche di 10–55 MVA (@40°C) e una gamma complessiva da 3 a 55 MVA. Oltre 750 installazioni attive; frequentemente specificati per geotermia, utility, cogenerazione (CHP), impianti industriali e offshore.

Statore
Il telaio dello statore è una struttura rigida in acciaio dolce, progettata per sopportare gli sforzi meccanici in esercizio e in condizioni di cortocircuito accidentale. Il nucleo è costruito con lamierini segmentati in acciaio elettrico ad alto contenuto di silicio e bassa perdita, con condotti di ventilazione radiali. L'avvolgimento statorico a due strati in configurazione diamond utilizza bobine identiche con sei terminazioni (3 verso i morsetti di linea, 3 verso il neutro). L'isolamento è di classe F (tessuto di vetro e nastro mica) con impregnazione sotto vuoto (VPI) e polimerizzazione in forno.

Rotore
I rotori sono ricavati da una forgiatura monopezzo in acciaio legato, de-gassata, colata in vuoto e sottoposta a distensione per garantire proprietà materiali uniformi. L'avvolgimento del rotore comprende quattro bobine in strisce di rame, brasate e isolate con carta aramidica e resina epossidica, consolidate ad alta pressione e temperatura. Le bobine sono connesse in serie all'uscita CC dell'eccitatore senza spazzole tramite collegamenti flessibili e trattenute da zoccoli di polo forgiati. Tutti i rotori vengono sottoposti a prove complete in fabbrica, inclusi test di sovravelocità.

Vantaggi

• Elevata efficienza elettrica (fino al 98,6%)
• Ottimizzato per applicazioni con turbine (tipico 10–55 MVA @40°C)
• Unità modulari e testate in fabbrica per ridurre i tempi di messa in servizio

Caratteristiche

• Rotore forgiato monopezzo per lunga vita utile (vita di progetto ~25 anni)
• Costruzione modulare adattabile a diversi accoppiamenti turbine
• Collaudi approfonditi in fabbrica per minimizzare il lavoro in sito

Applicazioni

• Geotermia
• Cogenerazione / CHP
• Impianti di servizio pubblico
• Generazione di potenza industriale
• Installazioni offshore

Specifiche
Tensione: Fino a 15 kV
Excitation: Brushless o statica
Isolamento: Classe F
Frequenza: 50 o 60 Hz
Potenza: 3 a 55 MVA (@40°C)
Accoppiamento: Azionamento singolo o doppio
Tipi di driver: Turbina aeroderivata; Turbina frame; Turbina a vapore
Standard di progetto: Conformi a IEC & IEEE

Opzioni

• Funzionamento a bassa temperatura
• Sistemi a basso rumore
• Versioni leggere
• Configurazioni per aree pericolose
• Multiple opzioni di scambiatore di calore
• Azionamento doppio
• Varianti ad alta inerzia
• Progetti conformi API 546
• Configurazioni per ambienti gravosi
• Capace di funzionare come compensatore sincrono

Specifiche tecniche

• Tensione: Fino a 15 kV
• Gamma di potenza: 3 a 55 MVA (@40°C) (tipico 10–55 MVA per unità azionate da turbina)
• Frequenza: 50 Hz o 60 Hz
• Classe di isolamento: F (tessuto di vetro, nastro mica, VPI e polimerizzazione in forno)
• Excitation: Brushless o statica
• Costruzione del rotore: Forgiatura monopezzo in acciaio legato (de-gassed, colata in vuoto, stress-relieved)
• Avvolgimento statore: Avvolgimento diamond a due strati con sei terminazioni (3 linea, 3 neutro)
• Raffreddamento: Configurazione raffreddata ad aria (4 poli)
• Accoppiamento: Singolo o doppio; compatibile con turbine aeroderivate/frame e turbine a vapore
• Standard: Conformi IEC & IEEE
• Test di fabbrica: Prove complete inclusi test di sovravelocità
